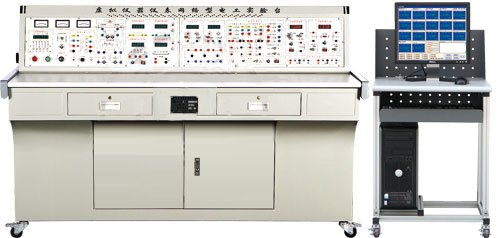

虛擬儀器儀表網絡型電工實驗臺(局域網型)
一、概 述
隨著科學技術的發展，虛擬技術將得到越來越廣泛地應用，虛擬儀器儀表網絡型電工實驗臺是公司充分考慮實驗室建設的現狀和發展趨勢的基礎上而研發的新一代教學設備，它代表著當今教學儀器的發展方向。虛擬儀器儀表網絡型電工實驗臺保留了我們傳統實驗裝置的許多優點，如全方位的人身安全保護（電壓型漏電保護、電流型漏電保護、過流保護等），儀器、儀表的自我保護等。采用虛擬儀器儀表與常規儀表相結合的設計思想，使學生在運用*新技術的同時，又掌握了常規儀表的使用。此外，結合目前實驗設備的發展趨勢，該裝置還實現了聯網通信（局域網通信）的功能。各實驗單元以驗證性、設計性、綜合性相結合，*大限度地提高了學生的動手能力。實驗箱可放在臺面上進行實驗，面板采用有機玻璃或敷銅板（可選擇），線路清晰，布線合理。
二、裝置的配備
虛擬儀器儀表網絡型電工實驗臺主要是由電源控制屏、實驗桌、實驗箱等組成。
（一）XD01電源、儀表控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板（凹字爛板技術），為實驗提供交流電源、虛擬儀器儀表及常規儀表等，具體功能如下：
1、控制及交流部分
(1) 三相0～450V及單相0～250V連續可調交流電源，配備1臺三相同軸聯動調壓器，規格為1.5kVA/0～450V，克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點?？烧{(diào)交流電源輸出設有過流保護，當相間、線間有過電流或直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三只鏡面指針式交流電壓表，通過切換開關可分別指示出三相電網電壓和三相調壓的輸出電壓值。
(2) 設有定時器兼報警記錄儀，平時作為時鐘使用，具有設定實驗時間、定時報警、查詢報警、切斷電源等功能；還可以自動記錄漏電告警、過流告警及儀表超量程告警的總次數。
(3) 提供電度表一只，規格為220V、3/6A，實驗時臨時掛上，其電源線、負載線均已接在電度表接線架的接線柱上，實驗方便。
(4) 提供鐵芯變壓器1只，規格為50VA，36V/220V，原、副邊設有電流插座和保險絲，方便測試并能可靠地保護變壓不損壞。
(5) 設有實驗用220V、30W的日光燈燈管一支，將燈管燈絲的四個頭經過快速保險絲引出供實驗使用，可防止燈絲損壞。
另外，還提供信號插座一只。
2、常規儀表面板
(1) 真有效值交流數字電壓表一只
進行真有效值測量，測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯。
(2) 真有效值交流數字電流表一只
進行真有效值測量，測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，具有超量程報警、指示及切斷總電源等功能。
(3) 真有效值交流毫伏表一只
能夠?qū)Ω鞣N復雜波形的有效值進行精確測量，電壓測試范圍0.2mV～600V（有效值），測試基本精度達到±1%，量程分200mV、2V、20V、200V、600V五檔，直鍵開關切換，三位半數字顯示，每檔均有超量程告警、指示及切斷總電源的功能。
(4) 智能交流功率表（多功能）一只
由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話、智能顯示控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用專用的DSP計算有功功率、無功功率。單相功率及三相功率P1、P2測量，精度為0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質等；還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢。
(5) 直流數字電壓表一只
測量范圍為0～200V，量程分200mV、2V、20V、200V四檔，直鍵開關切換，三位半數字顯示，輸入阻抗為10MΩ，精度為0.5級，具有超量程報警、切斷總電源等功能。
(6) 直流數字毫安表一只
測量范圍為0～2000mA，量程分2mA、20mA、200mA、2000mA四檔，直鍵開關切換，三位半數字顯示，精度為0.5級，具有超量程報警、指示及切斷總電源功能。
3、虛擬儀器儀表面板
(1) 虛擬儀表的硬件部分采用高精度的交、直流傳感器，把高壓電與計算機完全隔離，確保實驗學生和計算機的安全。本實驗臺提供14塊測量?jī)x表。具體如下：
直流電壓表1只：測量范圍0～50V，精度1.0級
直流電壓表1只：測量范圍0～300V，精度1.0級
直流毫安表1只：測量范圍0～200mA，精度1.0級
直流毫安表1只：測量范圍0～2000mA，精度1.0級
交流毫伏表2只：測量范圍0～200V，頻率0～2MHz，精度1.0級
交流電壓表3只：測量范圍0～500V，精度1.0級
交流電流表3只：測量范圍0～5A，精度1.0級
交流功率表2只：電壓范圍0～500V，電流范圍0～5A，可測量負載的有功功率、無功功率、功率因數及負載的性質等，并能顯示電壓與電流的相位關系圖，精度1.0級。
(2) 虛擬示波器和虛擬信號源
虛擬儀器由兩個外圍設備組成，包括數字存儲示波器、任意波形發生器、頻譜分析儀、波形數據記錄儀、頻率特性分儀五種功能。通過打印機接口與計算機相連，軟件操作界面為中文界面。
數字存儲示波器（儀器一）：
模擬輸入：2通道，1個外觸發通道
模擬帶寬：0Hz～50MHz(±3dB)
輸入阻抗：1MΩ//30pF
輸入耦合：DC、AC和GND
*大輸入電壓：100V(AC+DC)
采樣頻率：實時采樣：1.25kHz～50MHz，重復采樣：1GHz
任意波形發生器（儀器二）：
頻率范圍：0.01Hz～1MHz
TTL電平同步輸出
標準波形：正弦波、方波、三角波
預置的各類函數波形庫，包括正弦函數、噪音、掃頻及其它21種波形
用戶可用完整的波形編輯器建立自己的波形
振幅范圍：100mVP-P to 10VP-P （600Ω負載）
振幅分辨率：滿刻度分辨率0.4%
偏移：0 到 -5V或+5V*大。(滿刻度分辨率0.4%)
*大采樣速率：32MHz
輸出阻抗：50Ω
4、.直流電源
(1) 提供0～500mA連續可調恒流源一組，分三檔可調，調節精度1‰，負載穩定度≤5×10-4，額定變化率≤5×10-4，配有數顯直流毫安表指示輸出電流，具有輸出開路、短路保護功能。
(2) 提供兩路0.0～30V/1A可調穩壓電源，從0V起調，配有數顯直流電壓表指示輸出電壓，具有截止型短路軟保護和自動恢復功能。
(3) 提供四路固定直流電源輸出：±12V、±5V，每路均具有短路、過流保護和自動恢復功能。
（二）XD02實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造形美觀大方。桌子左右各設有兩個抽屜(帶鎖)。桌面下的柜箱可用于放置實驗箱、工具及資料等。實驗桌還設有四個輪子和四個固定調節機構，便于移動和固定，有利于實驗室的布局及調整。
三、技術性能
1、輸入電源：三相四線（或三相五線）380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3、裝機容量：＜1.5kVA
4、重 量：150kg
5、外形尺寸：173cm×73cm×110cm
