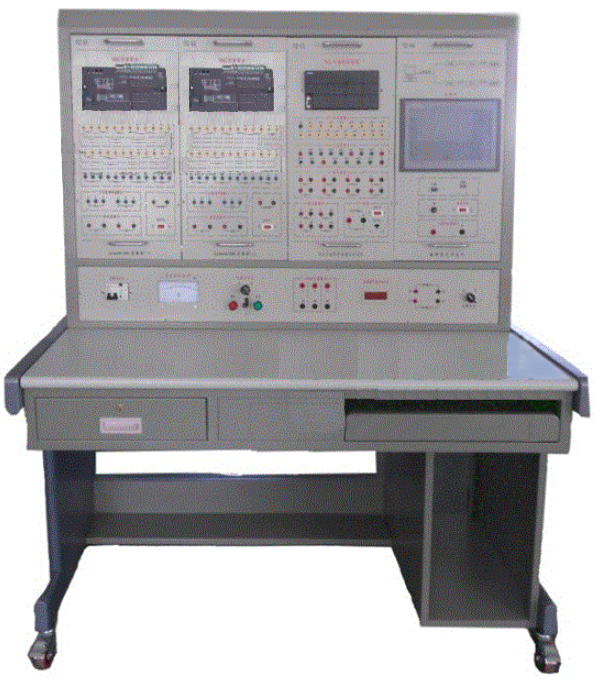

樓宇模擬對象監控系統實訓裝置
一、產品簡介
樓宇模擬對象監控系統實訓裝置主要有觸摸屏、PLC、DDC控制器和計算機組成,在觸摸屏上通過組態編程能夠完成樓宇自控系統中9個子系統(新風、中央空調、制冷站、換熱站、送排風、供配電、照明、電梯、給排水)的仿真控制。在觸摸屏上設計被控樓宇對象的系統模型,完成各系統工作流程的模擬控制,系統工作的各種傳感器和執行器通過與觸摸屏連接的PLC輸出,其中輸出I/O口(DO,AO)用于各種虛擬傳感器的信號輸出,輸入I/O口(DI,AI)用于接收DDC控制信號，控制虛擬執行器運行。它適合樓宇智能化工程技術 建筑電氣、電氣自動化、計算機控制技術等相關專業的教學和培訓。
二、系統結構與組成
觸摸屏實訓組件
采用7寸液晶屏,存儲容量: 128MFLASH,并且支持數據采集板卡、智能模塊、智能儀表、PLC、網絡設備等數百種國內外眾多常用設備
PLC實訓組件
PLC可編程控制掛箱面板,采用西門子S7-200 CPU226系列產品。
(1) PLC可編程控制面板上引出八路模擬量輸入端(Al1-Al8) ,四路模擬量輸出端(AO1-AO8) ,十八路開關量輸入端(I0.0-I2.1) ,十四路開關量輸出端(Q0.1-Q1.3)。
(2) CPU為226,它集成24輸入/16輸出,總共有40個數字量I/O點。
(3)模擬量擴展模塊,具有4路模擬量輸入, 1路模擬量輸出。
(4) PLC的編程環境軟件為: STEP 7-MicroWIN, CPU可通過網線與電腦通訊。
DDC控制器
采用DDC控制器,可以進行網絡組建、DDC編程以及基于DDC的樓控系統(BA)設計等方面的學習。三、技術性能
1.輸入電源:單相三線AC220V±10% 50Hz
2工作環境:溫度-10℃~40℃相對濕度<=85% (25℃)海拔<=4000m
3裝置容量: ℃0.5kVA
4外形尺寸:約1600mmx700mmx1660mm(長x寬x高)
5安全保護:具有漏電流保護,安全符合國家標準
四、操作項目
新風監控系統實訓
中央空調監控系統實訓
制冷站監控系統實訓
換熱站監控系統實訓
送排風監控系統實訓
供配電監控系統實訓
照明監控系統實訓
電梯監控系統實訓
給排水監控系統實訓
網絡的BMS系統集成實訓
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
樓宇模擬對象監控系統實訓裝置主要有觸摸屏、PLC、DDC控制器和計算機組成,在觸摸屏上通過組態編程能夠完成樓宇自控系統中9個子系統(新風、中央空調、制冷站、換熱站、送排風、供配電、照明、電梯、給排水)的仿真控制。在觸摸屏上設計被控樓宇對象的系統模型,完成各系統工作流程的模擬控制,系統工作的各種傳感器和執行器通過與觸摸屏連接的PLC輸出,其中輸出I/O口(DO,AO)用于各種虛擬傳感器的信號輸出,輸入I/O口(DI,AI)用于接收DDC控制信號，控制虛擬執行器運行。它適合樓宇智能化工程技術 建筑電氣、電氣自動化、計算機控制技術等相關專業的教學和培訓。
二、系統結構與組成
觸摸屏實訓組件
采用7寸液晶屏,存儲容量: 128MFLASH,并且支持數據采集板卡、智能模塊、智能儀表、PLC、網絡設備等數百種國內外眾多常用設備
PLC實訓組件
PLC可編程控制掛箱面板,采用西門子S7-200 CPU226系列產品。
(1) PLC可編程控制面板上引出八路模擬量輸入端(Al1-Al8) ,四路模擬量輸出端(AO1-AO8) ,十八路開關量輸入端(I0.0-I2.1) ,十四路開關量輸出端(Q0.1-Q1.3)。
(2) CPU為226,它集成24輸入/16輸出,總共有40個數字量I/O點。
(3)模擬量擴展模塊,具有4路模擬量輸入, 1路模擬量輸出。
(4) PLC的編程環境軟件為: STEP 7-MicroWIN, CPU可通過網線與電腦通訊。
DDC控制器
采用DDC控制器,可以進行網絡組建、DDC編程以及基于DDC的樓控系統(BA)設計等方面的學習。三、技術性能
1.輸入電源:單相三線AC220V±10% 50Hz
2工作環境:溫度-10℃~40℃相對濕度<=85% (25℃)海拔<=4000m
3裝置容量: ℃0.5kVA
4外形尺寸:約1600mmx700mmx1660mm(長x寬x高)
5安全保護:具有漏電流保護,安全符合國家標準
四、操作項目
新風監控系統實訓
中央空調監控系統實訓
制冷站監控系統實訓
換熱站監控系統實訓
送排風監控系統實訓
供配電監控系統實訓
照明監控系統實訓
電梯監控系統實訓
給排水監控系統實訓
網絡的BMS系統集成實訓
