數控機床維修仿真軟件
虛擬數控機床維修仿真軟件具有虛擬機床拆裝仿真、裝配檢測方法、電氣布局、接線、電氣調試、故障設置與排除、編程加工等主要模塊。虛擬數控機床維修仿真軟件中提供典型的數控機床車床和銑床的機械結構及裝配與拆卸功能，讓學生了解數控機床的典型結構原理；維修電工模塊提供基礎電路及元器件的認知等知識；電氣模塊內含豐富的元器件庫（多達170多種常用元器件），學生可以根據電路圖自由選擇元器件并可以自由布局接線；接線又可以分為普通接線和常用電纜等。電氣分電力拖動、SIEMENS銑系統、FANUC銑系統、HNC21世紀星車系統等模塊。虛擬數控機床維修仿真軟件根據實際的電路圖學員可以自由接線布局，根據需要設定特定的實驗，方便靈活；故障設置與診斷模塊可以設置元器件故障、接線故障、元器件參數故障等，學員根據仿真的故障現象來利用萬用表等檢測工具進行診斷，同時根學員可以根據系統狀態信息進行診斷；虛擬數控機床維修仿真軟件提供PLC基本原理及編輯模塊，供學員掌握梯形圖為故障排查所用；軟件網絡版具有遠程協助功能方便學員在學習過程中與教師進行互動。
軟件具有以下功能參數：
(1) 數控機床結構包含3D數控車床和數控銑床，在結構中能顯示零件名稱、同時可以隱藏或透明零件顯示。軟件具有虛擬互動裝配和拆卸功能,并能自動判斷拆裝操作的正確性。

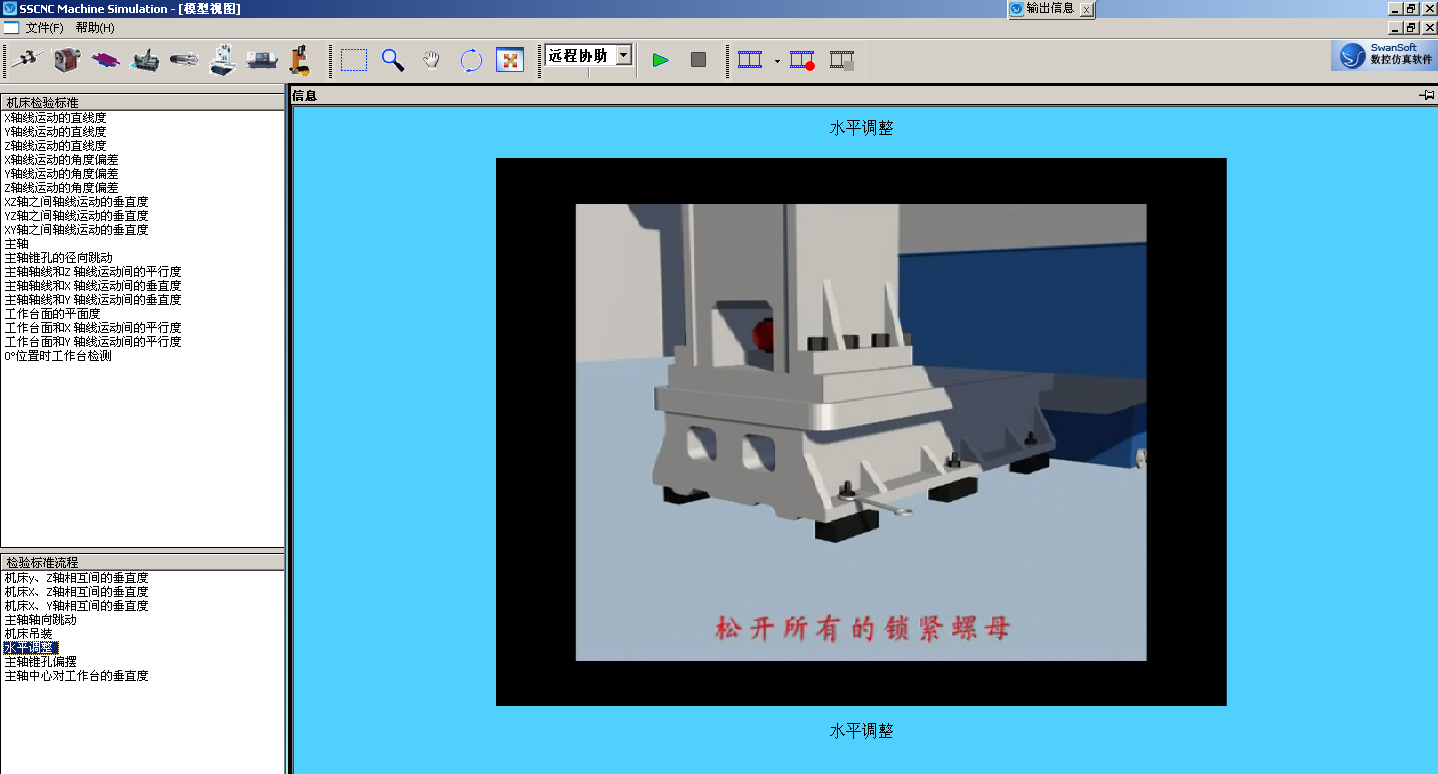

(1) 同時提供裝配的檢驗標準及檢驗流程動畫。包括：X軸直線度檢測、Y軸直線度檢測、Z軸直線度檢測、X軸角度偏差檢測、Y軸角度偏差檢測、Z軸角度偏差檢測、XZ軸垂直度檢測、YZ軸垂直度檢測、XY軸垂直度檢測、主軸錐孔跳動檢測、主軸軸線與Z軸平行度檢測、主軸軸線與X軸垂直度檢測、主軸軸線與Y軸垂直度檢測、工作臺平面度檢測、工作臺和X軸平行度檢測、工作臺與Y軸平行度檢測以及機床吊裝、機床水平調整、主軸中心對工作臺垂直度調整等。

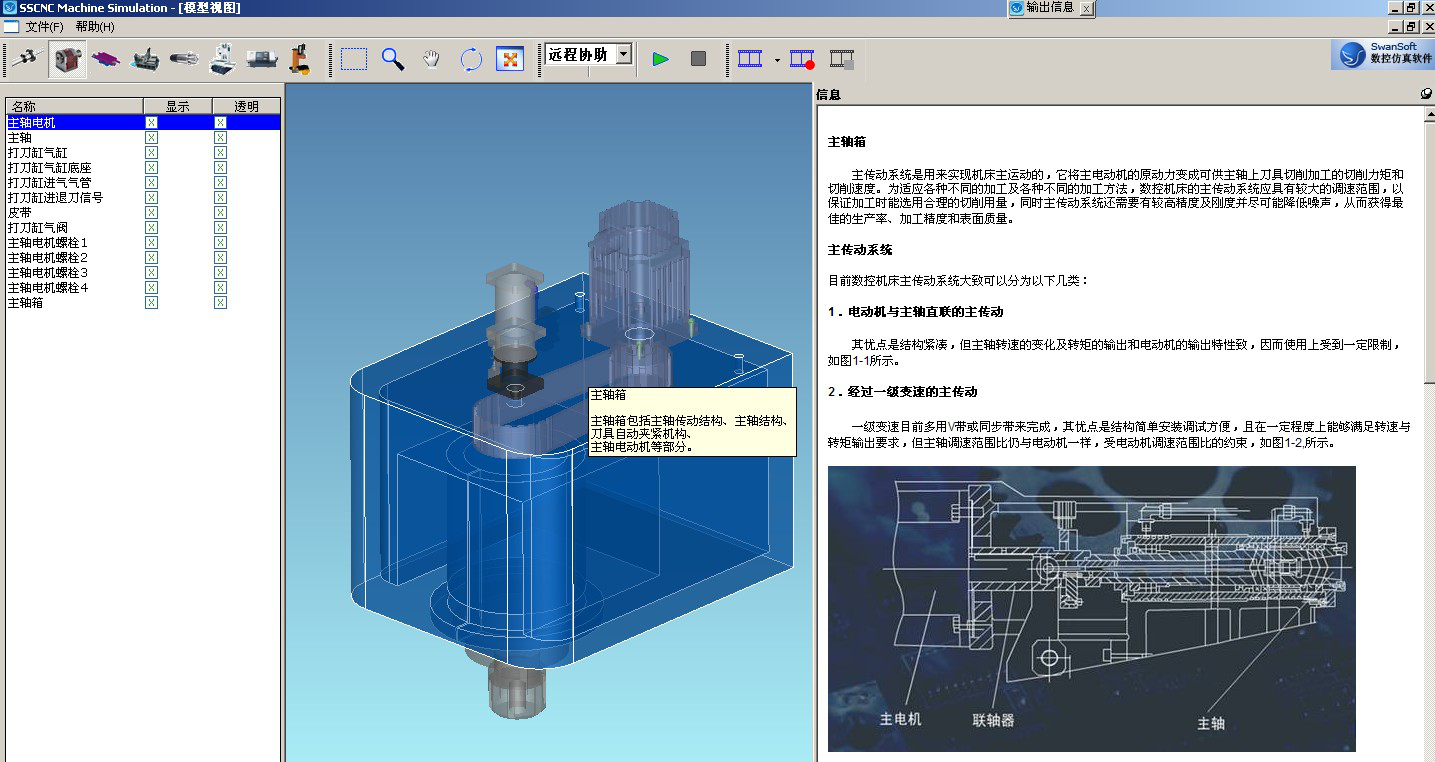

(2) 軟件具有數控車床和銑床的機械結構展示(要求做到每一個機械部件)的3D顯示。銑床包括整機結構、主軸箱總成、伺服總成、絲桿連接總成、Z軸總成等。
(4)軟件具有平床身、斜床身、加工中心、減速器、齒輪泵的結構拆裝模塊：包括刀庫、主軸系統、十字滑臺、X軸伺服進給、Y軸伺服進給、Z軸伺服進給、加工中心整體、拖板結構、主軸箱、刀架、平床身Z伺服進給、平床身整體、斜床身伺服進給、斜床身拖板結構、斜床身刀架、斜床身尾座、斜床身整體、減速器整體、視孔蓋、輸出軸、輸入軸、齒輪泵整體部分。拆裝具有示教拆裝和手動拆裝功能，同時提供快速組件裝配和爆炸圖的功能，可以一步裝配好組件也可以從無到有組裝組件。拆裝過程提供工藝提示。
(5)電氣模塊中接線操作應具備自由接線、自由布局；從電氣元件庫中選擇元器件隨意布局，根據電路圖進行接線，并可對接好線的模型任意拖動元器件和接線重新布局并能正確顯示；無需繪制電路圖即可實現元器件布局與接線，并能驗證連接正確性。接線模塊進行電路調試時能實時查看電路的運行狀態。
(6) 軟件具有豐富的電氣元件庫，提供20余類近200種元器件，在布局接線時可以隨意選擇；某些元器件可以進行參數設置以保證其正確工作。
(7) 電氣模塊應具有電力拖動、FANUC 0i MATE C銑系統、SIEMENS 802C 銑系統、華中21車系統的接線和調試；同時提供所有電路的元器件和實驗所需的電路圖，供學員電路接線實驗使用，而且實時驗證電路接線的正確性。
(8) 電力拖動應具有以下實驗：CA6140普通車、電機點動控制實驗、電機點動自鎖控制、降壓啟動、行程開關自動往復、主軸正反轉以及用戶自定義的實驗；可以根據軟件提供的電氣圖模擬實訓，也可以根據用戶自有的電氣圖紙模擬實訓。
(9) FANUC 0i MATE 銑床應具有以下實驗：支持XH7125加工中心電氣。支持電纜接線：可自由布局接線、提供fanuc系統連接所需的各種類型電纜、電纜可以隨意調整位置；主軸伺服連接與調試：可自由布局接線、MDI模式下NC指令控制主軸正轉/反轉/停止、PLC狀態位監控、主軸轉速控制；進給伺服接線與調試：可自由布局接線、伺服放大器的接線、通過操作面板控制伺服進給、行程開關設置、過行程限位報警等；照明潤滑及散熱接線與調試：可自由布局接線、查看潤滑與照明；系統引導畫面?zhèn)浞輰嶒灒嚎勺杂刹季纸泳€、按照系統操作流程進入系統引導界面、用存儲卡備份/恢復系統中各種參數；系統參數調試實驗：可自由布局接線、系統參數修改流程、進行軸參數設定、伺服參數設定、主軸參數設定；全清上電實驗：報警及消除過程；PMC編輯：可自由布局接線、進入PMC編輯模式、可以插入、刪除、修改、設定PMC元件；整體聯調：可自由布局接線、綜合前面所有模塊進行參數設置和調試。也可以根據自有電路圖接線調試自設計實驗。
(10) SIEMENS 802C 銑系統應具有以下實驗：支持西門子802C數控銑床的電器元件、系統參數調試、變頻器參數調試、伺服驅動器參數調試。系統參數調試：可以設置進給軸數據、主軸數據、行程限位參數、機電聯調配置參數、冷卻參數、回零參數等；變頻器接線與調試：可自由布局接線、變頻器參數調試（包含輸入輸出頻率、輸入輸出電壓、V/F曲線、運轉操作指令等）、變頻器可以單獨控制主軸電機、主軸電機轉數顯示，變頻器出錯報警；伺服驅動接線與調試：伺服驅動參數設置、行程位置查看、過行程報警與過硬限位極限機械卡死、行程開關信號反饋、系統狀態位監控；冷卻系統接線與調試：可自由布局接線、系統相關參數設定、啟動冷卻/關閉冷卻；非控制元件模塊接線與調試：可自由布局接線、查看照明與潤滑；信號輸入輸出I/O模塊接線與調試：可自由布局接線、相關系統參數設置、行程開關設置、PLC狀態信號監控；整體聯調接線與調試：可自由布局接線、綜合前面所有模塊進行參數設置和調試。也可以根據自有電路圖接線調試自設計實驗。
(11) HNC 21車系統應具有以下實驗：系統電纜接線：可自由布局接線、提供HNC21-21T所需各種電纜線、根據電路圖正確選擇正確電纜接線；主軸變頻器接線與調試：可自由布局接線、通過系統操作面板控制主軸實現正傳/反轉/停止、監控系統I/O狀態位；伺服進給系統接線與調試：可自由布局接線、按照電路圖正確接線、通過系統操作面板直接控制伺服驅動正負向進給、行程開關設置、過行程報警、監控信號I/O狀態位；四方刀架接線與調試：可自由布局接線、操作面板直接進行刀架電機定位、刀架電機接線故障無反饋處理；照明潤滑冷卻接線與調試：可自由布局接線、查看照明與潤滑風扇；系統參數備份接線與調試：可自由布局接線、系統參數備份/恢復；整體聯調：可自由布局接線、綜合前面所有模塊進行參數設置和調試。也可以根據自有電路圖接線調試自設計實驗。
(12) 電路的運行狀態與實際機床應保持一致，并可以用鼠標直接撥動元器件以及點擊操作面板按鍵進行改變；元器件的參數設置正確與否也會影響到電路狀態。學員可以通過萬用表對電路狀態進行檢測。
(13) 軟件提供多種故障設置方式：元器件自身故障、接線故障、元器件參數故障、接線錯誤等。教師機設置故障模板并通過服務器發給學生機進行排除。學員可以根據電路的運行狀態初步判斷故障原因，然后通過萬用表等工具對電路狀態進行檢測，進行故障排除；數控系統故障還可以通過查看PLC狀態等信息進行故障診斷。每種故障都可以設置扣除分數以便量化考核。同時軟件支持更換原來是完好的元器件和接線扣分功能，完全解決學生惡意猜答案的做法。對于非網絡版軟件版本一樣可以進行故障設置，用于小組學習時，組成員內部考核用。
(14) 軟件提供電工基礎模塊，供學員了解電路基礎知識：電路符號、元器件結構及工作原理；提供PLC梯形圖的基礎知識：梯形圖的運行、編輯、參數設置以及地址配置等，并提供了加工中心換刀多種模擬場景。
(15) 網絡版具有在線考試系統和考務系統，教師可以根據需要自行添加試題，具有自動組卷、試卷管理等功能、對考卷進行自動評分等功能。
(16) 提供數控加工仿真模塊：提供SIEMENS 802C M、FANUC 0IM和HNC 21T數控系統（亦可根據需求更換其他系統），模擬真實的數控系統功能并模擬機床操作，通過控制面板進行模擬加工操作，具有仿真宏程序和參數編程等功能，能完成對刀和模擬切削加工全過程。提供測量工具對加工結果進行測量。
(17) 提供插補原理模塊，提供逐點比較法（直線插補、圓弧插補）、數字積分法（直線插補、圓弧插補）、函數比較法（直線插補、圓弧插補）、編譯碼分析等讓學員了解數控機床切削走刀的基本原理。
(18) 網絡版提供用戶管理、用戶管理、習題管理、網絡監控、考試系統功能、考務系統。用戶管理：通過服務器注冊用戶名和密碼，學生可以在局域網內任何一臺PC登錄仿真軟件網絡版，以達到網絡統一管理與監控；習題管理：服務器可以增加、編輯習題，教師發送習題圖片，學生答題，通過互發解答方便教師與學生的交流；網絡監控：可根據注冊信息，記錄學生操作過程，服務器遠程控制和查詢學生的登錄和退出以及操作；考試系統：包括題庫管理、試卷管理、考試過程的管理、自動保存、自動記錄和回放以及試卷自動評分；也可以根據事先設定的評分標準對考試的操作過程進行自動評分；考務系統：包括考試數據管理、準考證管理、以及考試成績管理。
(19) 網絡版教師機可以查看每個學生機做的實驗。教師機還能在本機查看學生提交的故障文件。
(20) 網絡版支持示教（一對多的屏幕廣播）、遠程協助，方便教師與學員互動。
(21) 軟件自帶AVI文件的錄制和回放。
(22) 免費為客戶定制教學案例、故障模式等。
(23) 終身免費升級，免費定制操作面板，免費定制數控系統。
