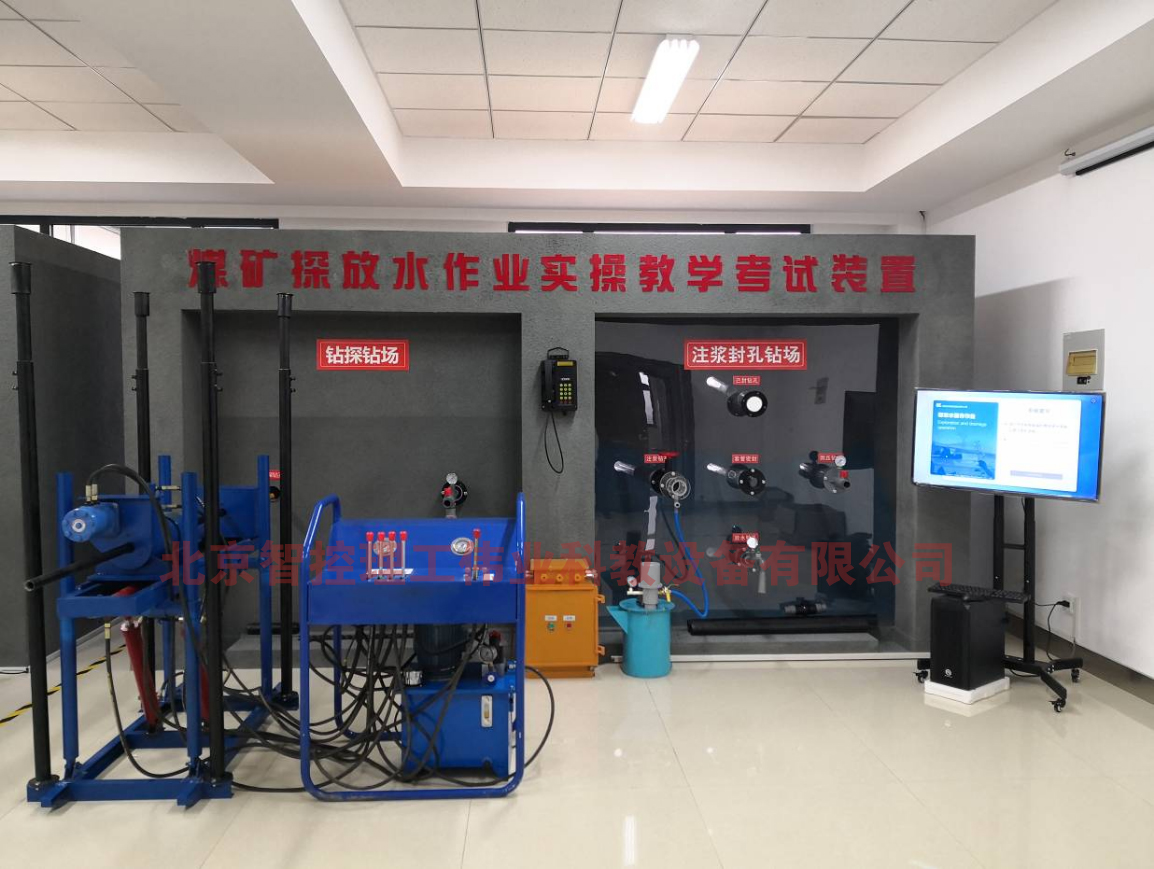

煤礦井下探放水作業實操設備
一、概述
依據國家煤礦安全監察局煤安監行管〔2016〕19號《煤礦特種作業安全技術實際考試標準》文件，本公司開發出虛擬動畫與實物模型操作相結合的自動評分考核裝置。
該裝置仿真模擬井下探放水工作面，可清楚了解鉆孔的布置方式、配備相關探放水設備及儀表，可使學員模擬操作，掌握井下探放水工藝。由探放水操作作業實操裝置和操作管理系統組成，以探放水操作作業實操裝置為基礎，與操作管理系統連接，實現自動打分。
二、系統構成
（一）探放水操作作業系統軟件
1、煤礦探放水作業實操培訓系統
按照國家煤礦安全監察局《煤礦特種作業安全技術實際操作考試標準》設置，采用虛擬仿真技術，操作者互動操作，內容包括：
（1）安全檢查與鉆機試運轉安全操作：
1）安全檢查
檢查作業環境
檢查設備、儀表和工具
2）鉆機試運轉安全操作
試運轉準備
試運轉
（2）探放水安全操作：
1）開孔安全操作
標孔
開鉆
2）鉆孔安全操作
鉆進
加、退鉆桿
正常停鉆
緊急停鉆
3）放水安全操作
4）收工安全操作
（3）套管安裝、封孔及注漿安全操作；
1）套管安裝與封孔安全操作
安裝套管
密封套管
安裝逆止閥
做耐壓試驗
2）注漿安全操作
準備
注漿
3）收工安全操作
2、探放水操作作業系統硬件
（1）煤礦探放水作業實際操作考核裝置
考試裝置配置表：
|
科目 |
考試內容 |
設備配置 |
可操作內容 |
|
K1 |
安全檢查與鉆機試運轉安全操作 |
1.帶有鉆孔布置的工作面模型 2.仿真煤礦探水鉆機及鉆具； 3.水泵； 4.井下電源開關； 5.便攜式甲烷檢測報警儀； 6.地質羅盤； |
1.檢查作業環境； 2.檢查設備、儀表和工具； 3.鉆機試運轉安全操作。 |
|
K2 |
探放水安全操作 |
|
1.標孔； 2.開鉆； 3.鉆進； 4.加退鉆桿； 5.正常停鉆及緊急停鉆； 6.放水安全操作； 7.收工。 |
|
K3 |
套管安裝、封孔及注漿安全操作 |
1.鉆孔工作面模型（安裝好套管、逆止閥）； 2.注漿泵； 3.套管、逆止閥； 4.封孔材料 5.井下電源開關 6.壓力表 7.便攜式甲烷檢測報警儀 |
1.安裝套管； 2.密封套管； 3.安裝逆止閥； 4.做耐壓試驗； 5.注漿； 6.收工。 |
三、技術參數
1、規格：長*寬*高=1700mm *750mm *1750mm；
2、設備配置：
（1）主機:①CPU：酷睿I3；②硬盤：固態120G；③內存：8G；
（2）顯示器：50寸觸摸顯示屏。
（3）架體尺寸：長×寬×高=800mm*600mm *1400mm；
（4）標準化打分系統。
四、可實現的實訓內容
1、演示掘進巷道鉆孔的布置方法；
2、實操鉆機：實現鉆機的各種動作；
3、安裝套管；
4、開、關水閥；
5、實操自動打分。
五、制作工藝及材料
1、工作面仿真模型，采取立體剖視的方法設計，剖取探放水作業工作面的場景，主體采用鋼木結構，煤層、巷道采用有機玻璃制作。
2、仿真鉆機采用全金屬結構，可以模擬鉆機的全部動作，包括：鉆具、地質羅盤、水泵、水管、便攜式甲烷檢測報警儀等。
3、套管、孔口裝置仿真模型，包括：注漿泵、壓力表等。
