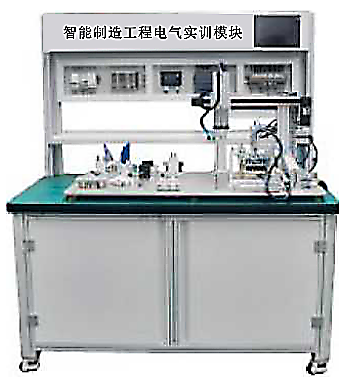

LGJ-GC01型 智能制造工程機械組合夾具與卡爪組合應用裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、實驗臺
1.LGJ-GC01型 智能制造工程機械組合夾具與卡爪組合應用裝置選用立式工作臺設計，采用40*40截面鋁型材制作框架，側面采用鈑金作為封板，底部設計對開式開關門，內部柜體可以放置不同模塊及元器件；
2.桌面采用高密度壓縮板材料，表面鋪設防靜電膠皮；
3.電氣控制元件采用立式電氣網板進行安裝，學生可以自行設計安裝；
4.桌面配套HMI人機界面安裝面板；
5.工作臺尺寸：1500*750*1800mm
二、應用模塊
1.采用鋁合金底板平板安裝，配套有搬運把手；
2.元器件采用支架固定于應用模塊上方，通過連接線引入接線端子，在實驗臺之間各個應用模塊可以通用互換；
3.此應用模塊上應安裝本次項目的所有元器件，包含：傳感器、電機、接線端等；
三、主要應用實驗
1.常用夾具與卡具認知；
2.氣動直線氣缸認知與安裝設計；
3.氣動二爪認知與安裝設計；
4.氣動零點定位裝置認知與安裝設計；
5.氣動旋轉裝置認知與安裝設計；
6.機械手快速更換裝置認知與安裝設計；
7.真空吸裝置認知與安裝設計；
8.組合氣動裝置認知與安裝設計；
四、PLC控制主機要求：
1.規格類型：S7系列。
2.本體I/O:14點輸入、10點輸出、2AD輸入;
3.通訊協議：PROFINET;
4.輸出類型：晶體管。
五、人機界面：
1.觸摸型式：電阻式；
2.顯示尺寸：7寸；
4.顯示顏色：真彩；
5.通訊接口：以太網10/100自適應。
六、實訓裝置
（一）夾具執行裝置一
1.可實現夾具自動更換與物品搬運功能；
2.裝置采用龍門式設計，鋁合金支架安裝；
3.左右移動行程：300mm；
4.驅動方式：步進電機；
5.傳動方式：同步帶；
6.上下行程：100mm；
7.未端快換裝置：具有氣動式自動吸合裝置、9路電源接口、6路氣源接口；
8.最大搬運重量：1kg;
（二）帶電氣源接口快換式裝置。
1.功能實現可以為機械手實現不同夾具裝置更換；
2.帶有一個快換裝置存儲庫可以存儲2個快換裝置；
3.快換裝置存儲庫具有光電感應識別，可以自動判別裝置存在；
4.快換裝置可與執行裝置一進行自動更換對接；
5.制作材料：鋁合金材料加工，表面氧化處理；
6.尺寸約：150*60*180mm。
（三）平行開閉裝置
1.主體材料：鋁合金，表面氧化處理；
2.夾爪材料：45號鋼；
3.夾持物料：直徑100mm；
4.主驅動結構：直線式推動；
（四）關節旋轉開閉裝置
1.主體材料：鋁合金，表面氧化處理；
2.夾爪材料：45號鋼；
3.夾持物料：直徑100mm；
4.主驅動結構：直線式推動；
（五）帶旋轉壓緊裝置
1.主體材料：鋁合金，表面氧化處理；
2.夾爪材料：45號鋼；
3.旋轉角度：90度；
4.伸縮行程：15mm；
5.夾持物料：高度100mm；
6.主驅動結構：直線式推動；
（六）T槽導向自定心三爪夾具
1.主體材料：鋁合金，表面氧化處理；
2.夾爪材料：45號鋼；
3.夾持物料：高度100mm；
4.主驅動結構：直線式推動；
（七）手動快速夾緊定位裝置
1.主體材料：鋁合金，表面氧化處理；
2.夾緊定位裝置：2個；
3.定位方式：組合銷釘；
4.夾緊方式：旋轉夾緊；
（八）柔性夾具
1.夾爪材料：PU軟塑膠
2.夾持點：3個
3.負載：0.5KG
4.驅動方式：氣動
（九）零點定位快換工裝
1.鎖緊方式：鋼球式鎖緊；
2.定位導向：插入式定位銷
3.定位驅動：氣動式
4.功能：斷氣自鎖
（十）夾具執行裝置二
1.滑動式機械手設計具有3個自由度；
2.配套工具：真空吸盤；
3.搬運重量：最大1KG；
4.移動驅動裝置:磁耦合式無桿氣缸；
5.旋轉裝置：齒輪齒條式旋轉氣缸；
6.上下裝置：直線氣缸。
