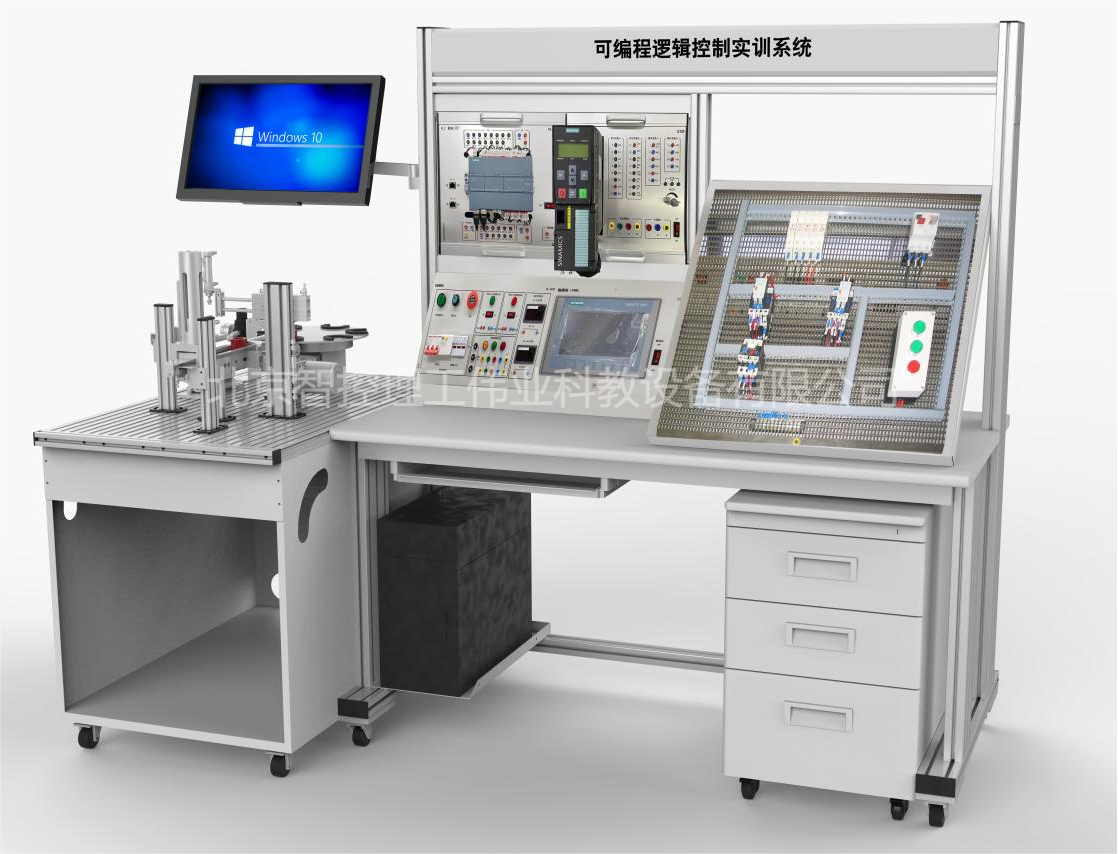

LGZN-S201型智能控制設備運行與維護系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、設備概述
“LGZN-S201型智能控制設備運行與維護系統”，是針對目前大中專院校課程體系，同時考察當今工業控制發展?fàn)顩r而量身定做、設計的一款實訓系統；該系統主要包含PLC、變頻器、工業仿真控制模型等諸多模塊?？刂坪诵钠骷鏟LC、變頻器等均采用當今控制行業的知名品牌，控制模型也是按照當今工業生產中使用率最高的設備，按照一定比例縮放制作而成，其動作流程、工藝流程均貼近工業現場；設備涉及到的控制電路也是目前比較常用的一些經典的控制電路。設備整體貼近現實，讓學生做到身臨其境的感知，加快對知識的掌握和轉化，達到工業與教學相結合的良好的教學效果。
“LGZN-S201型智能控制設備運行與維護系統”，設備整體采用工業鋁型材搭建而成，桌面采用高密度符合材料制作，具備良好的耐磨、防滑、絕緣等效果。臺體下方設有主機支架和萬向輪，可放置電腦主機和方便設備的移動。設備側面放有可伸縮式電腦屏幕支架。設備實操模塊采用掛箱式結構，使用時掛靠在設備上。
二、設備特點
1、設備采用工業鋁型材搭建而成，設備整體輕便、美觀大方；設備底部帶輪，方便設備的移動和擺放。
2、設備的核心部件采用知名品牌、與時俱進。所涉及實訓內容均是當今主流，保證技術的前沿性。
3、設備具備多種人身安全防護，多個方面確保操作人員的人身安全。
4、設備采用模塊化設計，操作區域可更換不同模塊，靈活性強、擴展性好，便于設備的升級和節約實訓成本。
三、技術參數
1、使用電源：三相五線制AC380V±10％ 50Hz
2、設備尺寸：不小于1350*700*1450mm
3、裝置容量：≤1.5KVA
4、使用環境：-5℃--40℃，相對濕度：＜90％（RH），海拔＜3000M
5、輸出電源：三相AC380V，單相AC220V，直流DC24V
6、安全防護：具備過載、短路、漏電等多重防護，同時還具備急停、鑰匙開關等安全措施
四、核心器件介紹
1、臺體
采用工業鋁型材與鈑金相結合搭建，設備底部帶輪。桌面采用高密度復合木板制作而成，設備設有主機托盤和屏幕壁掛支架。臺體集成主控電源箱。電源箱可輸出交流三相AC380V電源，交流AC220V電源，直流DC24V電源，結構采用鈑金焊接噴塑而成，具備良好的防腐絕緣特性，電源箱上具備主控器件、狀態指示、電源輸出插座等。
2、PLC模塊
主機選用西門子S7-1200系列PLC中的1214C，緊湊型 CPU，DC/DC/DC， 機載 I/O： 14 個 24V DC 數字輸入；10 個 24V DC 數字輸出； 2 AI 0-10V DC， 電源：直流 20.4-28.8V DC， 程序/數據存儲器 100 KB；集成一個RJ45網口，支持S7、PROFINET、TCP/IP等協議的工業以太網通訊。
該P(yáng)LC同時還擴展一個8路8出的數字量模塊，用于對主機IO點的一個拓展。
變頻器模塊：變頻器選用西門子G系列中的G120；SINAMICS G120 變頻器的設計針對三相交流電機，用于實現精確而又經濟的轉速/轉矩控制。其中功率單元選用PM240-2，輸入AC380V，功率0.55(0.37）KW/輕載/重載；控制單元選用CU240E-2PN，集成6路數字量輸入，2路模擬量輸入，3路數字量輸出，2路模擬量輸出。支持PROFINET通訊。操作面板采用BOP-2。
3、觸摸屏模塊
選用昆侖通態（MCGS）TPC7032Kt，它是 CPU為4核 800M Hz的高性能嵌入式一體化觸摸屏，該產品設計采用了10.2英寸高亮度TFT液晶顯示屏（分辨率1024×600），四線電阻式觸摸屏（分辨率4096×4096）。同時還預裝了mcgsPro嵌入式組態軟件（運行版），具備強大的圖像顯示和數據處理功能，豐富的通訊接口。其中集成一個100兆以太網口，一個DB9針串口（232/485復用），兩個USB口。
4、孔板
提供一個有鈑金沖孔噴塑制作而成的網孔板。
5、半實物單元
帶供料功能的裝配機構，裝配工件與分揀機構物料匹配主要由供料機構、旋轉送料機構、裝配機構、放料臺、帶保護接線端子單元等組成。該單元將料倉內的工件在送料抬上進行裝配。
使用過程中需用到機電一體化專業學習中所涉及的諸如電機驅動、機械傳動、氣動控制、可編程控制器應用技術、傳感器等多項應用技術，為學生提供了一個典型的系統綜合實訓環境，使學生掌握的各項專業知識得到全面、綜合地加深鞏固并靈活應用。本單元執行機構主要三相異步電機、直流電機以及氣動回路組成。
1、料倉結構
主要由筒形料倉、氣動推手、檢測傳感器以及固定支架組成?？蓪?shí)現料塊檢測、供料、送料等功能。
2、物料裝配結構
主要由氣動推缸、氣手指、吸盤、檢測傳感器以及支架等組成，主要用于為料塊裝配蓋子。
3、皮帶運輸單元
主要由皮帶傳輸機構、三相異步電機、同步帶、支架等組成，主要作用是對物料的運輸。
4、倉儲模塊
主要由轉盤、直流電機、倉位、傳感器等組成，主要用于倉庫入庫功能控制。
6、氣源
電源AC220V，最大壓力0.7MPA，容量24L
五、配置清單（單工位）
設備主要配置
|
編號 |
名稱 |
規格型號 |
數量 |
備注 |
|
1 |
臺體 |
DLPLC-SIMKZ |
1套 |
|
|
2 |
電源箱 |
DLPLC-SIMKZ-DY |
1套 |
安裝在臺體上 |
|
3 |
PLC掛箱 |
西門子1214C |
1臺 |
|
|
4 |
變頻器掛箱 |
G120 |
1套 |
含功率、控制、操作單元 |
|
5 |
觸摸屏 |
TPC7032Kt |
1臺 |
內置在電源箱 |
|
6 |
網孔板 |
|
1個 |
|
|
7 |
測試線 |
|
1套 |
|
|
8 |
實訓指導書 |
|
1本 |
|
|
9 |
半實物單元 |
|
1套 |
|
|
10 |
氣泵 |
AC220V/0.7MPA/24L |
1臺 |
|
元器件列表
|
編碼 |
名稱 |
型號 |
數量 |
備注 |
|
1 |
斷路器 |
3P 10A |
1 |
|
|
2 |
斷路器 |
2P 6A |
1 |
|
|
3 |
熔斷器 |
RT18-32 |
5 |
|
|
4 |
熔芯 |
5A |
3 |
|
|
5 |
熔芯 |
2A |
2 |
|
|
6 |
交流接觸器 |
CJX2S-0910,AC220V |
4 |
|
|
7 |
熱繼電器 |
JRS1D-25 0.63-1A |
1 |
|
|
8 |
中間繼電器 |
兩開兩閉，DC24V |
4 |
|
|
9 |
輔助觸點 |
F4-22 |
4 |
|
|
10 |
行程開關 |
直動式 |
3 |
|
|
11 |
時間繼電器 |
通電延時，AC220V |
1 |
|
|
12 |
導軌 |
|
3根 |
|
|
13 |
線槽 |
3030 |
2米 |
|
|
14 |
端子 |
ST2.5 |
50節 |
|
|
15 |
堵頭 |
|
4個 |
|
|
16 |
短接片 |
|
3條 |
|
|
17 |
按鈕盒 |
4孔 |
2 |
|
|
18 |
自復位按鈕 |
一開一閉，黃 |
1 |
|
|
19 |
自復位按鈕 |
一開一閉，紅 |
1 |
|
|
20 |
自復位按鈕 |
一開一閉，綠 |
2 |
|
|
21 |
指示燈 |
紅，AC220V |
1 |
|
|
22 |
指示燈 |
黃，AC220V |
1 |
|
|
23 |
指示燈 |
綠，AC220V |
2 |
|
|
24 |
兩位置旋鈕 |
一開一閉 |
1 |
|
|
25 |
三相異步電機 |
AC380V,180W |
1 |
|
工具列表
|
編號 |
名稱 |
規格 |
數量 |
備注 |
|
1 |
小一字螺絲刀 |
3*75mm |
1 |
得力 |
|
2 |
大一字螺絲刀 |
6*100mm |
1 |
得力 |
|
3 |
大十字螺絲刀 |
6*100mm |
1 |
得力 |
|
4 |
斜口鉗 |
6寸 |
1 |
得力 |
|
5 |
尖嘴鉗 |
6寸 |
1 |
得力 |
|
6 |
剝線鉗 |
|
1 |
得力 |
|
7 |
壓線鉗 |
壓針型鼻 |
1 |
得力 |
|
8 |
萬用表 |
|
1 |
得力 |
六、可完成的實驗項目
1、PLC基本指令練習
2、基于PLC控制的變頻器多段速控制
3、基于PLC控制的變頻器啟停、正反轉控制
4、基于PLC與變頻器的PROFINET通訊控制
5、基于PLC控制的電機正反轉
6、PLC與觸摸屏通訊實驗
7、于外部電位器控制的變頻器開環調速
8、基于外部按鈕控制的變頻器多段速
9、基于BOP-2面板控制的變頻器啟停
10、變頻器參數設置實驗
11、基于外部按鈕控制的變頻器啟停、正反轉實驗
12、觸摸屏組態實驗
13、觸摸屏與PLC、變頻器綜合應用
14、三相異步電動機的直接啟動控制
15、三相異步電動機接觸器點動控制線路
16、三相異步電動機接觸器自鎖控制線路
17、Y-△啟動自動控制線路
18、接觸器聯鎖的三相異步電動機正反轉控制線路
19、按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
20、雙重聯鎖的三相異步電動機正反轉控制線路
21、三相異步電動機能耗制動控制線路
22、三相異步電動機的多地按制
23、工作臺自動往返控制線路
24、PLC 控制電動機點動和自鎖控制
25、PLC控制電動機手動正反轉控制
26、PLC控制電動機帶延時正反轉控制
27、PLC控制電動機兩地啟動停止控制
28、PLC控制電動機順序控制
29、PLC控制電動機星/三角啟動自動控制
30、PLC控制電動機星/三角啟動手動控制
31、基于PLC控制的皮帶傳輸控制
32、基于PLC控制的物料組裝控制
33、基于PLC控制的物料加過程控制
