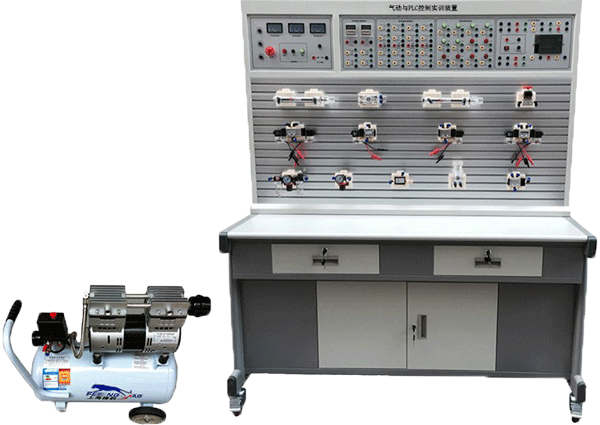

LGY-QJ01型 氣動技術實訓平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品描述
氣動實訓平臺所用元器件均為標準工業元件，可完成氣動回路、可視化氣動仿真控制回路、PLC與氣動技術相結合的一體化控制、液壓傳動回路實訓和PLC與液壓技術相結合的一體化控制實訓課程。
氣動技術實訓平臺真正將氣、電集成為一體，以適應不同 行業、不同培訓層面對氣動、電氣動教學需求的綜合實訓平臺。涵蓋了氣動、電氣動控制技術、在線診斷控制技術及仿真控制等技術。 該氣動控制技術實訓平臺主要功能包括三個方面：
一是氣壓元件拆裝實驗(靜態),幫助學員建立對氣壓元件與系 統的感性認識，從結構、工藝和制造等方面深入理解氣壓元件的工作 原理及其選用、安裝和維護等問題；
二是氣壓元件工作性能實驗(動態),使學員通過元件設備操作， 了解氣 壓元件各個動作情況，理解"氣-電"相互之間的互動關系， 掌握氣壓元件及氣壓系統的各種參數情況；
三是氣壓回路綜合實驗，使學員通過多個實驗掌握氣壓系統的工 作原理、動作輸出情況，了解氣壓系統能夠完成的工作，從而能夠調 整氣壓參數，排除系統故障，并維修氣壓元件。
二、主要技術參數
1、輸入電源：220V．允差±l0%，50Hz；
2、裝置容量：≤2kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1600mm×700mm×1750mm
6、靜音無油空氣壓縮機：工作電源：AC220V；電機功率：750W公稱容量24L；額定輸出氣壓0.8Mpa
三、主要特點
1、氣動與PLC實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。
3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件安放在實訓面板（面板帶"T"溝槽形式的鋁合金型材結構）上?；芈反罱硬捎每鞊Q接頭，布局靈活，拆接方便快捷。
4、采用靜音空壓機，為實訓室提供一個較好的實訓環境。
5、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。
6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
7、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及監控技術于一體，功能強大，適應范圍廣。
