LGH-CQ03型 轉盤萃取實驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835

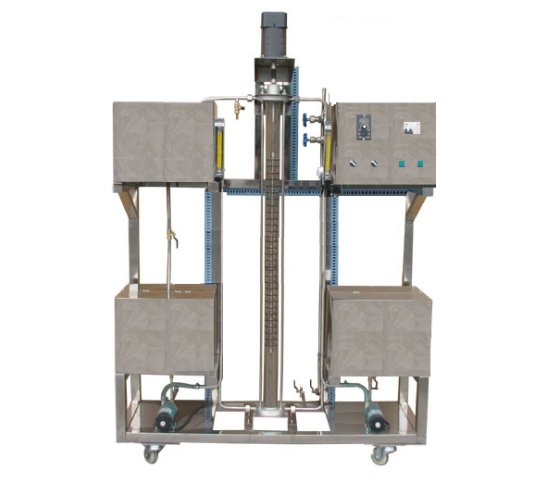

（LGH-CQ03A型 數字型轉盤萃取實驗裝置）
一、裝置特點1.LGH-CQ03A型 數字型轉盤萃取實驗裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。
2.設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3.轉盤萃取實驗裝置整套設備除去特殊材料外均采用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
4.塔節采用優質無機玻璃制作，視覺效果好，方便學生觀察。
5.塔內構件及管道均由304不銹鋼材質制作。
6.轉盤萃取實驗裝置設計可360度觀察，實現全方位教學與實驗。
1.了解轉盤萃取塔的結構。
2.掌握轉盤萃取塔性能的測定方法。
3.了解轉盤萃取塔傳質效率的強化方法。
4.觀察不同轉速時，塔內液滴變化情況和流動狀態。
5. 固定兩相流量，測定不同轉速時萃取塔的傳質單元數
、傳質單元高度
及總傳質系數。三、設計參數
1.常溫、常壓操作。
2.萃取塔轉動頻率：200—600r/min。
3.傳質單元數 NOE：0.4—3.0。
4.傳質單元高度HOE：0.3—2.0m。
5.體積總傳質系數,KYea：2.0×104--2.0×105 kgA/[m3.h.(kgA/kgs)]。
6.水流量：1～10 L/h。
7.煤油流量：1～10 L/h。
四、公用設施
1.水：裝置自帶304不銹鋼水箱，連接自來水接入。
2.電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
3.實驗物料：水—煤油—苯甲酸。
4.外配設備、藥品：煤油—苯甲酸、Na(OH)2標準液、化學分析儀。
五、主要設備
1.304不銹鋼水箱：250*250*250mm三個。
2.玻璃萃取塔：塔徑φ45 mm ,塔高1200 mm, 塔有效高度850 mm?！?br /> 3.304不銹鋼轉盤：直徑φ42mm。
4.定位器：倒U狀 ，直徑φ10mm，304不銹鋼材質。
5.可調速電機：電壓AC220V，功率60W，電機的轉速由電位器手動
調節（帶限速裝置）。
6.LZB-4水轉子流量計：流量范圍1～10 L/h。
7.宇電AI501數字轉速顯示儀。
8.宇電AI702M多路溫度顯示儀。
9.測轉速傳感器：霍爾開關。
10.Pt100鉑電阻溫度傳感器 ：0—100℃。
11.MP型磁力驅動泵（兩臺）：功率30Ｗ，揚程8m。
12.正泰電器：接觸器、開關、漏電保護空氣開關。
13.304不銹鋼管路、管件及閥門。
14.304不銹鋼儀表柜：測控、電器設備在實驗架上。
15.304不銹鋼材質框架1200*500*2000mm（長×寬×高）， 帶腳輪及禁錮腳。
六、測控組成
| LGH-CQ03型 轉盤萃取塔實驗裝置 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 轉數 | 霍爾開關 | 轉數顯示儀 | 調速器 | |
| 水流量 | 轉子流量計 | 轉子流量計 | 手動閥門 | |
| 油流量 | 轉子流量計 | 轉子流量計 | 手動閥門 | |
| LGH-CQ03A型 數字型轉盤萃取實驗裝置 | 轉數 | 霍爾開關 | 數字顯示儀表，精度：0.5%FS | 變頻器 |
| 溫度 | Pt100鉑電阻 | 數字顯示儀表，精度：0.5%FS | 無 | |
| 水流量 | 金屬轉子流量計 | 數字顯示儀表，精度：0.5%FS | 手動閥門 | |
| 油流量 | 金屬轉子流量計 | 數字顯示儀表，精度：0.5%FS | 手動閥門 |
1.能在線監測實驗原始數據，并可顯示數據曲線。配真彩色TFT觸摸屏帶RS485接口，數據可通過U盤導出，可連接打印機打印數據。裝置能夠實現手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常運行杜絕安全事故。
2.模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量、轉速等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。
3.輕重相流量計：金屬遠傳轉子流量計，流量范圍1～10 L/h，4-20mA遠傳輸出，流量檢測機構。
4.宇電AI501（帶485接口）數字轉速顯示儀。
5.宇電AI702M（帶485接口）多路溫度顯示儀。
6.宇電AI702M（帶485接口）多路流量顯示儀。
