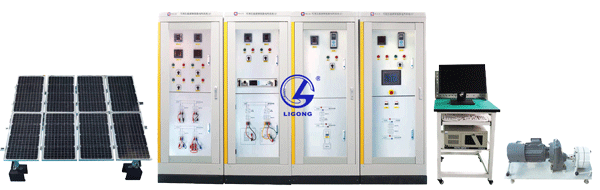

LGX-ZS04型 可再生能源發電實訓系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、設備概述
可再生能源發電實訓系統由可再生能源微電網接入與能量管理系統、可再生能源微電網儲能與穩定控制系統、可再生能源微電網分布式能源接入系統、可再生能源微電網交直流負荷管理系統、
可再生能源微電網SCADA 電力能源監控系統幾個部分組成
二、系統簡介
可再生能源智能微電網系統采用雙母線結構，集成能量控制系統(PCS)、電池管理系統(BMS)、分布式發電系統(DG)、交直流負荷、能量管理系統(EMS)與監控系統(SCADA)等，實現清潔低碳、安全高效的源-網-荷-儲協同優化功能。應用數字化、信息化與智能化能量管理系統控制，通過源源互補、源網協調、網荷互動、網儲互動和源荷互動等多種交互形式，可以更經濟、高效和安全地利用分布式新能源與儲能，實現電能削峰填谷、負荷不間斷優質供電、系統智能化保護與運行、自由離并網無縫切換等，從而實現發、用電效益最大化?？蓾M足“金磚國家職業技能大賽”“金磚國家技能發展與技術創新大賽”、“智能電力裝備控制系統設計與應用技能大賽”要求，需提供大賽培訓服務方案。
儲能與穩定控制系統由雙向儲能變流器、切換開關、儲能蓄電池組、電池管理系統(BMS)、直流功率計量儀表、低壓線路保護器、電流互感器、分流器、測試端子、通訊網關等組成。主要實現對微電網儲能的充放電管理、直流母線與交流母線的雙向變流、內置隔離微電網與市電電網的PCC節點開關。
發電機電源模擬單元由永磁發電機組、拖動異步電機、智能匯流箱裝調與檢測模塊、光伏組件等組成。發電機采用永磁發電機，通過異步變頻電機進行拖動，可模擬發電機在不同工況下的發電輸出；光伏發電單元既可以由光伏模擬器和光伏控制模塊，也可以由光伏組件和匯流箱檢測模塊組成，模擬光伏板或者真實光伏組件的各種特征；微電網分布式能源接入系統由光伏控制器、風力控制器、直流功率計量儀表、分流器、變頻調速器、測試端子、通訊網關等組成。主要完成對分布式能源的接入、分布式發電的計量與保護。
交直流負荷管理系統由交直流模擬負載、直流功率計量儀表、交流功率計量儀表、分流器、交流接觸器、測試端子、通訊網關等組成?？梢酝ㄟ^軟件模擬對不同等級負荷進行自動調度控制，模擬微電網負荷投切控制和帶載運行參數分析。
監控平臺由控制系統、操作臺、通訊電纜、電力數據采集監控系統(SCADA)等組成。完成對微電網系統運行監測與控制。
三、可完成實訓內容
1、光伏電站設計與建設：光伏電站設計計算、電站規劃、組件選型、支架安裝、發電量的預測、收益評估、成本的核算等。
2、光伏電站檢測與運維：電池組件的檢修、匯流箱檢修、儀表檢修、控制器逆變器檢修、監控軟件運維。
3、光伏MPPT原理與測試：了解MPPT原理、測試MPPT對發電效率的提升。
4、風力發電測試與維護：了解風力發電原理，測試風力發電機的輸出，風力發電機檢修。
5、儲能雙向變流器(PCS)原理與控制：了解變流器的原理與功能，學會變流器的參數整定與運行控制，常見故障的排查與維護。
6、蓄電池儲能測試(BMS)：了解蓄電池的串并結構，學會蓄電池的安裝與接線，了解蓄電池BMS管理的原理，學會BMS的接線與調試。
7、組態軟件編程與調試：學會組態軟件的編程與下載，學會組態軟件的前端界面設計，學會組態軟件的通訊與編程，學會組件軟件的常用組件的使用，學會組態組件的腳本編程。
8)能量管理系統(EMS)算法編程：了解EMS的原理與功能，了解嵌入式Linux系統的編程與下載，學會基于電力組態軟件的腳本編程。
9、工業CAD電氣原理圖繪制：學會CAD制圖軟件的操作，了解電氣原理制圖規范，學會電氣一次線、二次線電氣圖設計。
10、工業通訊驅動與調試：了解工業常用的通訊協議，了解各協議物理層標準，掌握ModbusTCP/ModbusRTU通訊協議格式與驅動編程，學會常見的通訊故障排查。
11、電能質量的測試與操作：學會使用電能測試儀表或儀器，了解電能質量的相關參數。
12、系統的運行控制與調試：了解微電網的拓?fù)浣Y(jié)構，了解微電網各模塊的功能與作用，掌握系統的運行控制，學會對電力監控軟件的二次編程，學會排查常見的系統故障。
13、繼電保護參數整定與調試：了解電力綜保儀表的功能與作用，學會綜保的參數整定。
14、PLC軟件安裝與編程：了解PLC的原理，掌握PLC的編程與下載，掌握PLC的通訊與控制，學會PLC常見故障的排查。
15、數據庫的操作與編程：學會電力組態軟件的編程，掌握對數據庫的操作，學會建立歷史數據庫，學會歷史報表的相詢與處理。
16、智能電力繼電保護與控制：學會對繼電綜保的參數整定，掌握綜保的通訊規范與遠程參數調設。
17、SCADA軟件安裝與編程：學會電力組態軟件的安裝與編程，掌握電力相關的通訊協議驅動，學會電力組態界面的設計，學會數據庫的操作，學會報表的處理。
18、職業素養和操作技能的考核：了解電氣設備的操作規范，了解電氣設備的測試原理，學會溝通與協作，熟練動手能力。
