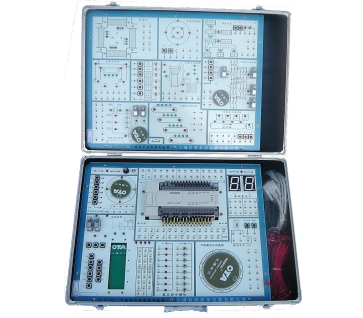

LG-PLC03型 可編程控制器實驗箱
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品特點
1、PLC主機采用三菱FX3U-32MR-001可編程控制器，功能上完全滿足目前高等院校的PC教學要求。2、采用模塊化設計，包括PLC主機模塊和14個實驗?zāi)K。各模塊間相互獨立。在主機模塊中，所有輸入輸出端口都通過導線連接到實驗板上的鍍金孔上，各實驗?zāi)K都有獨立的輸入、輸出、公共端，這樣在實驗時只需連接所用到的端口。用戶可方便擴展自己的模塊，也為以后實驗系統的升級提供了保障。也可根據用戶要求，更改不同的實驗?zāi)K。
3、較多地采用了實物產品，提高了實驗的真實程度，確保了實驗的實用性。
（1）采用步進電機、減速步進電機、直流電機和減速直流電機等四種電機，其中減速步進電機配有單片機控制的伺服電路，運轉平滑、精確，噪聲?。?br /> （2）使用了十個繼電器，并在實驗板上畫有繼電器的正反轉接法示意圖，讓學生理解并掌握繼電器在正反轉控制電路中的使用方法；
（3）使用了十二個傳感器，可完成閉環控制實驗，如電梯、刀庫等實驗。
4、實驗項目由基本指令實驗，常用功能指令實驗、綜合實驗三部分組成。在實驗項目設計開發中根據用戶的要求和建議，使實驗由簡到難，從而達到一個循序漸進的學習過程。實驗項目也充分貼近實際應用和教學大綱的要求。
5、在實驗箱的設計中留出了所有的輸入、輸出、公共端子，用戶可方便擴展自己的模塊，以及以后實驗系統的升級。
6、配備MCGS工控組態軟件，可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗及實物實驗，所有實驗均有組態棒圖進行動態跟蹤，實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，使學生很快就能適應現場的實際操作。
7、實驗項目豐富，擴展靈活，使用可靠，在教學活動或項目開發中易于使用和維護，是目前國內市場上一款性價比極高的PLC教學實驗設備。
二、技術性能
1、輸入電源：AC: 220V 50HZ ，有漏電保護開關
2、工作環境溫度：-10-55℃ 相對濕度<85%(25℃)
3、主機（推薦配置）：
三菱FX3U-32MR輸入16點、輸出 16點; 配有A/D，D/A模擬量模塊。配置擴展模擬量模塊,4路模擬量輸入/2路模擬量輸出.
4、輸出24V、2A。過流、過載、過壓保護
三、實驗內容
（一）可完成六類指令實驗:
第一類 基本指令實驗
第二類 定時器及計數器指令實驗
第三類 移位寄存器指令實驗
第四類 置位/復位及脈沖指令實驗
第五類 跳轉指令實驗
第六類 常用功能指令實驗
（二）可完成十三個模塊控制實驗項目：（實驗項目可根據用戶需要增減）
1.交通信號燈的自動控制
2.機械手的自動控制
3.加工中心刀庫捷徑方向選擇控制 [轉盤的轉動由步進電機控制（步進電機由單片機控制），轉盤位置由霍爾開關來檢測支持自動識別當前位,自動糾正定位誤差]
4.驅動步進電機的控制
5.舞臺藝術燈飾的控制
6.四層電梯的控制（有實物電機控制，可以動態觀察電梯的運行過程）
7.LED數碼管顯示控制實驗
8.交流電機Y/Δ形起動的控制（電機通過小直流電機模擬轉動）。
9.液體混合裝置的自動控制（攪拌機通過小直流電機模擬轉動）。
10.水塔水位俱自動控制
11.四級傳送帶的模擬運行
12.郵件分揀系統的模擬運行
13．裝配流水線控制
（三）實驗箱配合指導書可撐握下列指令的應用,清單如下：
（1）基本指令
1.取指令2.取反指令3.與指令4.與非指令5.或指令6.或非指令7.輸出指令8.求反輸出指令9.電路塊與指令10.電路塊或指令11.定時器指令12.計數器指令
（2）功能指令:
1.空操作指令2.結束指令3.互鎖指令4.互鎖清除指令5.跳轉指6.跳轉結束指令7.鎖存指令8.前沿微分指令9.后沿微分指令10.逐位移位指令11.通道移位指令12.高速定時器指令13.可逆計數器指令14.通道數據比較指令15.數據傳送指令16.數據求反傳送指令17.置位進位位指令18.復位進位位指令19.加法指令20.減法指令21.乘法指令22.除法指令23.十進制數轉換為二進制數指令24.二進制數轉換為十進制數指令25.譯碼指令26.編碼指令等。
（四）幾個基本電路的編程：
1、常用啟動/停止電路
2、延時接通/斷開電路（計數器的應用）
3、閃爍電路
4、移位寄存器的應用
（五）控制實驗項目：
1、交通信號燈的自動控制
2、機器人自動掃地雷
3、加工中心刀庫捷徑方向選擇控制
4、驅動步進電機的控制
5、舞臺藝術燈飾的控制
6、四層電梯的控制
7、LED數碼管顯示控制實驗
8、交流電機Y/Δ形起動的控制
9、液體混合裝置的自動控制
10、水塔水位自動控制
11、四級傳送帶的模擬運行
12、郵件分揀系統的模擬運行
13、數字邏輯分析儀實驗
14、溫度壓力實驗
15、連線自動撿測系統
（六）室內環境自動監測控制實驗?zāi)K
通過51單片機系統，使用溫度、濕度、光強傳感器，測量環境溫度和濕度及光線明暗.
四、產品配置指南
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
1、PLC主機采用三菱FX3U-32MR-001可編程控制器，功能上完全滿足目前高等院校的PC教學要求。2、采用模塊化設計，包括PLC主機模塊和14個實驗?zāi)K。各模塊間相互獨立。在主機模塊中，所有輸入輸出端口都通過導線連接到實驗板上的鍍金孔上，各實驗?zāi)K都有獨立的輸入、輸出、公共端，這樣在實驗時只需連接所用到的端口。用戶可方便擴展自己的模塊，也為以后實驗系統的升級提供了保障。也可根據用戶要求，更改不同的實驗?zāi)K。
3、較多地采用了實物產品，提高了實驗的真實程度，確保了實驗的實用性。
（1）采用步進電機、減速步進電機、直流電機和減速直流電機等四種電機，其中減速步進電機配有單片機控制的伺服電路，運轉平滑、精確，噪聲?。?br /> （2）使用了十個繼電器，并在實驗板上畫有繼電器的正反轉接法示意圖，讓學生理解并掌握繼電器在正反轉控制電路中的使用方法；
（3）使用了十二個傳感器，可完成閉環控制實驗，如電梯、刀庫等實驗。
4、實驗項目由基本指令實驗，常用功能指令實驗、綜合實驗三部分組成。在實驗項目設計開發中根據用戶的要求和建議，使實驗由簡到難，從而達到一個循序漸進的學習過程。實驗項目也充分貼近實際應用和教學大綱的要求。
5、在實驗箱的設計中留出了所有的輸入、輸出、公共端子，用戶可方便擴展自己的模塊，以及以后實驗系統的升級。
6、配備MCGS工控組態軟件，可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗及實物實驗，所有實驗均有組態棒圖進行動態跟蹤，實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，使學生很快就能適應現場的實際操作。
7、實驗項目豐富，擴展靈活，使用可靠，在教學活動或項目開發中易于使用和維護，是目前國內市場上一款性價比極高的PLC教學實驗設備。
1、輸入電源：AC: 220V 50HZ ，有漏電保護開關
2、工作環境溫度：-10-55℃ 相對濕度<85%(25℃)
3、主機（推薦配置）：
三菱FX3U-32MR輸入16點、輸出 16點; 配有A/D，D/A模擬量模塊。配置擴展模擬量模塊,4路模擬量輸入/2路模擬量輸出.
4、輸出24V、2A。過流、過載、過壓保護
三、實驗內容
（一）可完成六類指令實驗:
第一類 基本指令實驗
第二類 定時器及計數器指令實驗
第三類 移位寄存器指令實驗
第四類 置位/復位及脈沖指令實驗
第五類 跳轉指令實驗
第六類 常用功能指令實驗
（二）可完成十三個模塊控制實驗項目：（實驗項目可根據用戶需要增減）
1.交通信號燈的自動控制
2.機械手的自動控制
3.加工中心刀庫捷徑方向選擇控制 [轉盤的轉動由步進電機控制（步進電機由單片機控制），轉盤位置由霍爾開關來檢測支持自動識別當前位,自動糾正定位誤差]
4.驅動步進電機的控制
5.舞臺藝術燈飾的控制
6.四層電梯的控制（有實物電機控制，可以動態觀察電梯的運行過程）
7.LED數碼管顯示控制實驗
8.交流電機Y/Δ形起動的控制（電機通過小直流電機模擬轉動）。
9.液體混合裝置的自動控制（攪拌機通過小直流電機模擬轉動）。
10.水塔水位俱自動控制
11.四級傳送帶的模擬運行
12.郵件分揀系統的模擬運行
13．裝配流水線控制
（三）實驗箱配合指導書可撐握下列指令的應用,清單如下：
（1）基本指令
1.取指令2.取反指令3.與指令4.與非指令5.或指令6.或非指令7.輸出指令8.求反輸出指令9.電路塊與指令10.電路塊或指令11.定時器指令12.計數器指令
（2）功能指令:
1.空操作指令2.結束指令3.互鎖指令4.互鎖清除指令5.跳轉指6.跳轉結束指令7.鎖存指令8.前沿微分指令9.后沿微分指令10.逐位移位指令11.通道移位指令12.高速定時器指令13.可逆計數器指令14.通道數據比較指令15.數據傳送指令16.數據求反傳送指令17.置位進位位指令18.復位進位位指令19.加法指令20.減法指令21.乘法指令22.除法指令23.十進制數轉換為二進制數指令24.二進制數轉換為十進制數指令25.譯碼指令26.編碼指令等。
（四）幾個基本電路的編程：
1、常用啟動/停止電路
2、延時接通/斷開電路（計數器的應用）
3、閃爍電路
4、移位寄存器的應用
（五）控制實驗項目：
1、交通信號燈的自動控制
2、機器人自動掃地雷
3、加工中心刀庫捷徑方向選擇控制
4、驅動步進電機的控制
5、舞臺藝術燈飾的控制
6、四層電梯的控制
7、LED數碼管顯示控制實驗
8、交流電機Y/Δ形起動的控制
9、液體混合裝置的自動控制
10、水塔水位自動控制
11、四級傳送帶的模擬運行
12、郵件分揀系統的模擬運行
13、數字邏輯分析儀實驗
14、溫度壓力實驗
15、連線自動撿測系統
（六）室內環境自動監測控制實驗?zāi)K
通過51單片機系統，使用溫度、濕度、光強傳感器，測量環境溫度和濕度及光線明暗.
四、產品配置指南
| 序號 | 名 稱 | 型號 | 類型 | 備注 |
| 1 | PLC實驗箱 | LG-PLC01/02 | 必配 | 三菱FX3U-32MR-001 |
| 2 | 三菱PLC編程電纜 | SC-09 | 必配 | |
| 3 | 導線 | KT2ABD53 | 必配 | 若干 |
| 4 | 三菱RS485通信模塊 | FX2N-485-BD | 選配 | 485工控組網用 |
| 5 | 232/485接口轉換器 | 選配 | 485工控組網用，教師機用，每批次一個 | |
| 6 | 4芯電話線 | 選配 | 4852控組網現場布線用，每臺10米 | |
|
儀器配置：PC機 注：上述儀器可自行選購或由我公司代購。 |
||||
