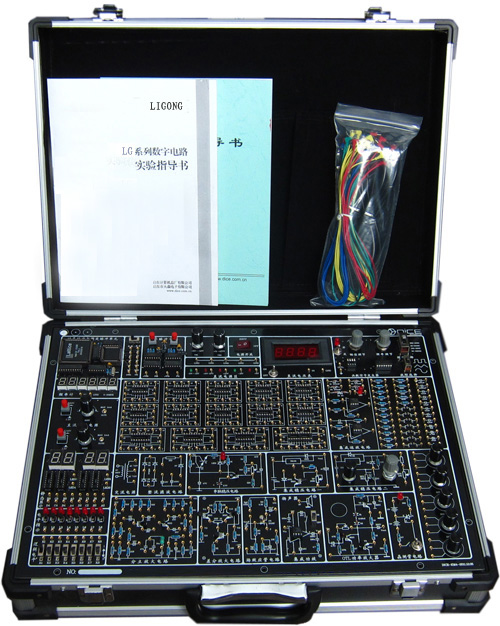

LG-KM4型 數字.模擬電路綜合實驗箱
品牌：理工偉業 咨詢電話：010-82827827 82827835
LG--KM4型 數字.模擬電路綜合實驗箱！非市場上常見的簡化閹割版。自帶函數信號發生器，數字電壓表，6位高精度數字頻率計！板載常用器件庫，另有擴展區域,實現開放教學。
產品說明：
一、技術指標：
1、電源：
輸入： AC 220V±10%，50HZ
輸出： DC：-5V～-12V, 電壓連續可調， I≥0.2A
DC：＋5V～＋27V，電壓連續可調，DC I≥0.2A
DC：±12V，+5V，DC I≥0.2A
以上各路輸出均有過流保護，自動恢復功能
AC：7.5V×2；AC I≥0.15A
2、可調直流信號源：
雙路-0.5V～＋0.5V；－5V～＋5V兩檔連續可調。
3、函數發生器
波 形：輸出方波、三角波、正弦波三種波形
頻率范圍：分四檔，2HZ～20HZ、20HZ～200HZ、200HZ～2KHZ、2KHZ～20KHZ
幅 值：方波、三角波0~20V(Vp-p) ，正弦波0~10V(Vp-p)
4、2組單脈沖：可同時輸出正負兩個脈沖
5、4路（T1、T2、T3、T4）時序發生器及啟停電路
6、6路固定脈沖輸出1HZ、10HZ、1KHZ、10KHZ、100KHZ、1MHZ
7、8路開關量輸入、8路輸出顯示電路
8、4位LED數碼管 (BCD碼顯示)
9、圓孔型雙列直插式IC集成電路插座：14腳10只，16腳3只，20腳1只
10、板載5只可調電位器：1K、10K、100K、470K、1M
13、板載固定電阻、電容、二極管、穩壓管、揚聲器，供學生認識和選用。
14、模擬元件擴展區：學生可根據實際需要接插所需器件(*多7只)。
15、模擬電路實驗區：由單管、雙管、差動放大器、集成運放及整流、濾波、穩壓等電路組成。
16、實驗區插針座：采用鍍金中型孔，永不氧化，美觀漂亮，實用性強，實驗導線插頭采用鍍金工藝制作，插拔更方便，接觸更可靠，使用壽命更長
17、六位高精度數字頻率計 , 測量范圍：0-9.9999MHZ 誤差<1HZ（由CPLD芯片設計）
18、板載3位半數字電壓表0~220V
二、實驗內容：
數字部分實驗內容：
基本實驗部分：
實驗一 門電路邏輯功能及測試
實驗二 譯碼器和數據選擇器
實驗三 運算電路(半加器、全加器及邏輯運算)
實驗四 觸發器 R-S、D 、J-K
實驗五 計數器電路測試及研究
實驗六 波形產生及單穩態觸發器
實驗七 集成計數器及寄存器
實驗八 555 時基電路
實驗九 三態輸出觸發器及鎖存器
選做實驗部分：
實驗十 COMS 門電路測試
實驗十一 TS門，OC門的功能測試及應用
實驗十二 TTL 不同系列芯片性能和參數的測定
實驗十三 門電路的驅動能力測試
實驗十四 邏輯筆實驗與分析
實驗十五 TTL 與CMOS相互連接實驗
實驗十六 MSI 加發器
實驗十七 競爭冒險
實驗十八 觸發器應用
實驗十九 寄存器及其應用
實驗二十 計數器MSI 芯片的應用
實驗二十一 時序電路應用
實驗二十二 順序脈沖和脈沖分配器電路
實驗二十三 施密特觸發器及其應用
實驗二十四 單穩態觸發器及其應用
實驗二十五 多路模擬開關及其應用
實驗二十六 數字定時器
實驗二十七 電壓變換器
實驗二十八 四路優先判決電路
模擬部分實驗內容：
實驗一 單級放大電路
實驗二 兩級放大電路
實驗三 負反饋放大電路
實驗四 射極跟隨器
實驗五 差動放大電路
實驗六 比例求和運算電路
實驗七 積分與微分電路
實驗八 波形發生電路
實驗九 有源濾波器
實驗十 電壓比較器
實驗十一 IC電路RC正弦波振蕩器
實驗十二 集成功率放大器
實驗十三 整流濾波與并聯穩壓電路
實驗十四 串聯穩壓電路
實驗十五 集成穩壓器
實驗十六 RC正弦波振蕩器
實驗十七 LC振蕩器及選頻放大器
實驗十八 電流/電壓轉換電路
實驗十九 電壓/頻率轉換電路
實驗二十 互補對稱功率放大器
實驗二十一 波形變換電路
實驗二十二 揚效應管實驗(新增)
實驗二十三 可控硅實驗電路(新增)
