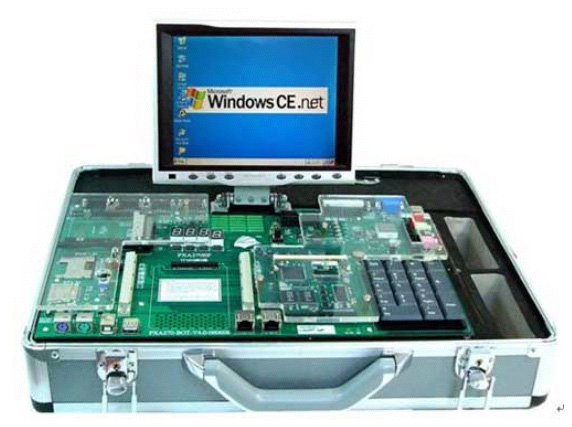

LG-PXA270EP 嵌入式教學實驗系統

品牌：理工偉業 咨詢電話：010-82827827 82827835

產品簡介
　　公司本著“專業技術服務教學”的目的，針對嵌入式系統新的發展隆重推出高端LG-PXA270EP嵌入式教學實驗系統，該實驗系統采用核心板加底板的模式，支持Linux 2.4.20/ 2.6 和Windows CE 5.0 操作系統，即可以滿足普通嵌入式教學，又可為實時視音頻編解碼、網絡無線傳輸、流媒體等高端嵌入式應用提供穩定靈活的平臺。

　　 LG- PXA270EP教學開發系統，基于Intel公司*新的XScale架構PXA27X ARM系列處理器，*高主頻可達624MHz，加入了Wireless MMX技術，大提升了多媒體處理能力；在保證CPU性能的情況下，*大限度地降低移動設備功耗，可以廣泛應用于PDA、智能手機、PMP等產品的開發中。
　　為輔助教學，我們配套了詳盡的實驗指導書、例程，可通過基礎實驗的學習，熟悉Linux、WinCE環境的建立以及各種硬件的驅動，并有高級實驗進一步鍛煉學生的開發能力，如網絡遠程照相機綜合實驗、QT圖形化綜合設計實驗、QPE圖形化綜合設計實驗、網絡Sokcet通信綜合實驗、Apache Web Server綜合實驗等。

　　這就適應了由簡單到復雜，從基礎到高級的教學模式，為學生掌握嵌入式開發要領具有很強的引導性、并留有余地可培養學生進行類似開發。
針對各院校不同專業的工程需求，開發平臺設計了雙排歐式座擴展接口，提供了眾多可選擴展資源，并有相應的實驗例子，如GPS實驗、GSM/GPRS實驗、非接觸式射頻卡實驗、藍牙通訊實驗、直流/步進電機實驗、指紋識別實驗等。
硬件規格

核心板硬件參數
處理器	Intel XScale PXA270 520MHz
SDRAM	64Mbyte
FLASH	32Mbyte
以太網	10/100M Ethernet controller (LAN91C111)
SUPERIO	Winbond 83977
CPLD	Xilinx 95144 (117 User IO)
底板硬件參數
LCD接口	可接從15.1到3.5寸的TFT、STN屏；標配TFT 8” (640*480)屏。
VGA輸出接口	可接模擬CRT顯示器或液晶顯示器
視頻輸出端口	復合視頻端口和S端子
觸摸屏	UCB1400BE，四線電阻式
以太網接口	1個
Audio	AC97標準UCB1400BE，音頻輸入/輸出
USB HOST（USB1.1）	1個，支持使用USB攝像頭、USB藍牙、USB無線網卡
USB CLIENT（USB1.1）	1個
攝像頭接口	1個
紅外通信接口	1個
PS/2接口	可接PS2/鼠標和鍵盤
串口	5個RS232（其中3個為全功能）
485通信接口	1個
JTAG接口	20pin
并口	標準DB25并口
PCMCIA接口	可接PCMCIA無線網卡，可轉接CF卡
IDE接口	可接筆記本硬盤
SD/MMC卡接口	可接SD卡或MMC卡
SMC卡	可接SMC卡（可擴展NAND FLASH）
LED	若干
LED陣列	8& #215;8發光二極管陣列
七段數碼管	4個7段數碼管
AD	1個電位器電壓輸入，一個溫度傳感器輸入
DA	8 bit
EEPROM	I2C接口24C16
功能按鍵	1個
RTC	實時鐘
鍵盤	4×5鍵盤矩陣
擴展接口	2×96pin歐式座，引出所有總線信號可擴展多種擴展模塊：（1）DSP6713& USB2.0高速數據采集擴展板（2）FPGA擴展板（3）GPS& GPRS擴展板（4）CAN& 485通信擴展板（需兩塊配套使用）（5）電機擴展板（6）射頻卡& IC卡擴展板（7）熱敏滑動指紋傳感擴展板（8）Zigbee擴展板（需兩塊配套使用）

實驗列表

Linux實驗

1、基礎實驗
實驗一連接宿主PC機與PXA270-EP目標板
實驗二 RedHat 9的安裝
實驗三建立主機開發環境
實驗四配置minicom
實驗五配置TFTP
實驗六配置NFS服務
實驗七 HelloWorld
實驗八編譯Bootloader
實驗九編譯Linux內核
實驗十制作文件系統
實驗十一燒寫
各部分到目標板
2、驅動實驗
實驗十二簡單的程序
實驗十三 CPU GPIO驅動程序
實驗十四中斷實驗
實驗十五數碼管顯示實驗
實驗十六 LED點陣驅動
實驗十七 AD驅動實驗
實驗十八 DA驅動實驗
實驗十九鍵盤驅動實驗
3、應用實驗
實驗二十 LCD控制實驗
實驗二十一觸摸屏驅動實驗
實驗二十二 VGA顯示實驗
實驗二十三 Web服務器實驗
實驗二十四網絡傳輸實驗
實驗二十五多線程實驗
4、擴展實驗
實驗二十六 USB藍牙設備實驗
實驗二十七 RF卡讀寫實驗
實驗二十八指紋識別模塊實驗
實驗二十九 RS485實驗
實驗三十 GPS實驗
實驗三十一 GSM/GPRS實驗
實驗三十二 CAN總線通信實驗
5、Qt的編程
準備實驗 嵌入式圖形開發環境的搭建
實驗一 “Hello word！”Qt初探
實驗二創建一個窗口并添加按鈕
實驗三對象間通信：Signal 和 Slot 機制
實驗四菜單和快捷鍵
實驗五工具條和狀態欄
實驗六鼠標和鍵盤事件
實驗七對話框
實驗八 Qt中的繪圖

WinCE實驗

1、環境建立
實驗一安裝WinCE并建立開發環境
實驗二建立并編譯Win CE平臺
實驗三 Windows CE的燒寫
實驗四定制增強型內核
實驗五定制SDK并建立EVC下的開發環境
實驗六建立宿主機與實驗箱的連接
2、基礎實驗
實驗七 PB平臺的HelloWorld實驗
實驗八 EVC下的Hello World實驗
實驗九編寫Window程序
實驗十編寫Dialog程序
實驗十一 EXTKey中斷程序
實驗十二 LED數碼管驅動
實驗十三 GPIOLed數碼管程序
實驗十四 Ledary點陣實驗
實驗十五液晶屏壞點測試程序
實驗十六錄音機測試程序
實驗十七簡單聊天室程序（CE版）
實驗十八視頻點播VOD實驗
實驗十九 CESMPlayer播放器實驗
實驗二十串口通訊測試程序（對話框版）
3、擴展實驗
實驗二十一 GPS實驗
實驗二十二電機實驗
實驗二十三射頻卡實驗
實驗二十四攝像頭圖像采集實驗
實驗二十五 485通訊程序

支持?jǐn)U展板

為配合嵌入式畢業設計、創新實驗與嵌入式競賽，眾多擴展模塊可供選擇

仿真

支持ADS 1.2，RVDS，CodeWarrior，GDB/Insight源代碼級調試，支持ARM7/ARM9/XScale系列CPU; 支持CPU內核類型自動檢測

GPS& GPRS擴展板

GPS擴展板實現全球定位地理信息獲取，GPRS擴展模塊實現短信收發及語音通信，配合實驗箱，可實現遠程數據采集、通信

電機擴展板

直流及步進電機控制擴展，及繼電器輸出擴展，實現強電控制

Zigbee擴展板

　　局域無線的兩種常見通信協議，可實現無線數據傳輸和無線控制，是信息家電和無線傳感器網絡的核心部分

射頻卡 & IC卡擴展板

　　可實現射頻卡和IC卡的讀寫，可了解RF-ID先進技術的基本原理

指紋傳感擴展板

　　采用先進的熱敏滑動指紋傳感器，熟悉生物特征信號的基本處理，提供數據采集、預處理、圖像重構實例

CAN & 485通信擴展板

　　工業標準CAN總線和485總線擴展接口，配套軟件驅動及實例實現數據通信

FPGA擴展板

　　Altera Cyclone II 20萬門FPGA EP2C5、配置芯片EPCS4、16個發光二極管、2個八段數碼管、4*4鍵盤矩陣、30MHz 8bit DAC、40MHz 8bit ADC、提供JTAG和PS兩種下載配置模式、可獨立供電，單獨使用

DSP6713 & USB2.0擴展板

　　DSP6713實現音頻實時采集壓縮編解碼，配套獨立數字信號處理實驗，通過HPI和主機通信。USB2.0實現和PC的高速數據傳輸，實測穩定超過16M字節/秒

無線網卡

無線標準：IEEE 802.11b
傳輸介質: 2.4G Wireless
傳輸速率: Up to 11 Mbps
安全類型:WPA, WEP, 802.1x

USB藍牙模塊

　　完整封裝藍牙協議，可實現異步點對點的串行無線通訊

USB攝像頭擴展模塊

　　通過USB接口采集攝像頭視頻數據流或拍照

源代碼清單

Linux	內核	Linux Kernel 2.4.21 (Optional 2.6.11) (源代碼)
	系統引導程序	Boot Loader (源代碼)
	文件系統	JFFS2
	GUI	QT
	Device Driver	Ethernet，USB Host，Serial Port，RS485 port，LCD，Touch Screen，Audio，MMC port， IDE，Keypad，LED 數碼管，PCMCIA
	Tool Chain	GUN，MKFS.JFFS2，Jflash
WinCE	板級支持包	WinCE 5.0 BSP，WinCE 6.0 BSP（單獨定購）
WinCE	Device Driver	Ethernet, USB Host, USB Slave, Serial Port, RS485 port, LCD, Touch Screen, Audio, SD/MMC port, IRDA, Keypad, LED 數碼管

裝箱清單

物品	數量	備注
270EP教學實驗系統	1	核心板、底板
并口線	1	一孔一針
串口線	1	一孔一針
交叉網線	1	2m
Xscale JTAG接線	1
觸摸筆	1
電源線	1
USB線A/B	1
實驗指導書	1	Linux實驗指導書
實驗指導書	1	WinCE實驗指導書
配套光盤	1	電子版手冊，電路圖，實驗代碼等
