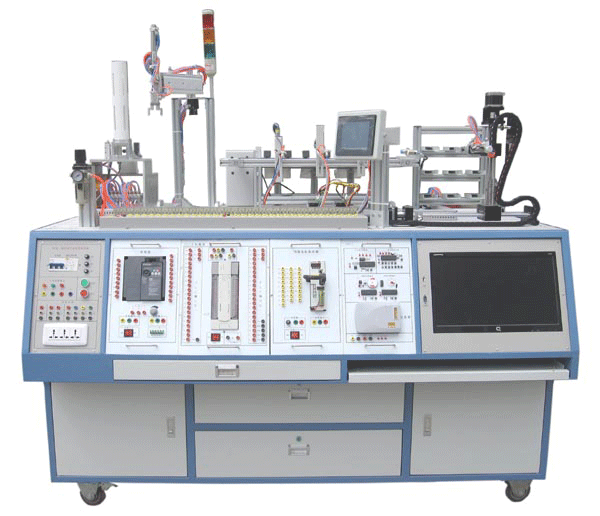

LGJ-JD09型 機電一體化綜合實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
機電一體化綜合實訓裝置是一種典型的機電一體化產品，所涉及的知識領域涵蓋維修電工技師、高級技師，自動化控制、運動控制等技術。設備綜合運用工業機器人應用技術、PLC及特殊功能模塊技術、觸摸屏應用技術、通信應用技術、交流伺服應用技術、交流變頻應用技術、傳感器應用技術、氣動控制技術、機械裝調技術機電一體化高新技術的綜合應用。通過模塊化的設計，每個單元可以單獨安裝、調試、運行、教學、實訓，學員可以從模塊化到整個單元、從單機到聯機、從簡單到復雜得學習各種機電一體化技術。整個設備共有多個單元，通過不同單元配置形式可以得到多種不同功能設備，從而實現不同的教學內容。適合于各類職業院校、技工院校用于機電一體化、工業自動化及維修電工高級技術的實訓考核。
一、產品概述：
機電一體化實訓考核裝置根據任務引領式行為導向教學法 , 以重點培養學生的動手實操能力 , 團隊協作能力 , 創新能力等。是面向職業教育的新一代綜合機電一體化實訓考核設備。該設備由鋁合金安裝實訓平臺，生產供料單元 , 運輸單元及倉庫單元等部分組成 , 學生可根據學習需求按照實訓項目要求選擇需要的部件和安裝位置 , 可在鋁合金安裝平臺上組成各種不同的產品生產過程的生產設備。
多種控制方式融為一體，同一種負載模型可以通過多種驅動方式進行控制，真正實現培養學員的創新思路和技能。本產品以模塊化開放式結構為主要特點 , 集成了機電一體化技術、自動化技術、傳感器技術、通訊及監控技術、電子技術、電工技術和機械裝調技術 , 全面鍛煉學生的動手實操能力團隊協作能力以及思維創新能力。
二、技術參數：
1.工作電源：三相五線 380V±5％ 50Hz
2.安全保護：漏電保護（動作電流≤30mA），過流保護，熔斷器保護
3.接線方式：半集中/開發雙型接線
4.額定功率：0.8 Kw
5.環境溫度：－10℃ ～40 ℃
6.相對濕度：≤90%(25 ℃)
7.外形尺寸：1600×925×1050mm
8.變 頻 器：三菱FR-E740-0.75KW
9.P L C：三菱FX2N-48MT
10.步進電機：24VDC 9級細分 2A
11.PLC擴展模塊： FX0N-3A
12.觸 摸 屏：三菱GT1155-QSBD-C
13.單片機模塊：偉福SP-51
14.電機控制單元：220/380V 雙向控制 1：50減速箱
15.氣動元器件：原裝SMC或亞德客
16.設備重量：100kg
