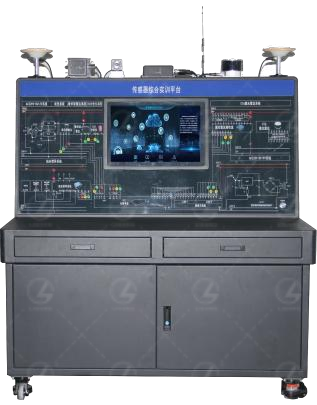

LGX-N013型傳感器綜合實訓臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品概述
傳感器綜合實訓臺由16線激光雷達、77GHz毫米波雷達、單目攝像頭、組合導航、計算平臺等組成，工位繪制電路圖和安裝信號檢測端子，搭載19寸工業專用顯示器?？梢赃M(jìn)行激光雷達、毫米波雷達、單目攝像頭、組合導航、自動駕駛計算平臺的裝配、調試、融合標定、測試、數據解析、算法驗證和故障檢修等實訓，實現智能傳感器的結構原理、工作原理、數據采集與解析、功能應用等教學。適用于智能網聯汽車相關專業傳感器的教學科研。
二、產品功能
1.展示自動駕駛系統環境感知傳感器的工作原理。
2.能夠進行自動駕駛系統環境感知傳感器的裝配操作。
3.能夠進行自動駕駛系統環境感知傳感器的調試操作。
4.能夠進行自動駕駛系統環境感知傳感器的融合標定操作。
5.能夠進行自動駕駛系統環境感知傳感器的數據解析。
6.能夠設置自動駕駛系統環境感知傳感器故障檢修。
7.具備智能化故障設置及考核功能，可對主要信號電路設置斷路、短路、偶發、接觸不良等故障。
8.提供環境感知傳感器結構原理、裝配調試及標定測試等配套教學資源。
三、實訓項目
1.環境感知傳感器和計算平臺的結構認知
2.環境感知傳感器和計算平臺的裝配
3.環境感知傳感器和計算平臺的調試
4.環境感知傳感器聯合標定
5.環境感知傳感器和計算平臺的數據解析
6.環境感知傳感器和計算平臺故障檢修
7.激光雷達和單目相機的融合感知
8.激光雷達和組合導航的融合定位
9.高精地圖創建和標注。
四、技術參數
1.77GHZ毫米波雷達
探測距離：±9°0.2m~250m@far range
±45°0.2m~70m/100m@near range/far range
±60°0.2m~20m@near rang
探測距離分辨率：1.79m@far range
0.39m（靜止?fàn)顟B(tài)0.2m）@near range
工作帶寬：76GHz-77GHz。
距離檢測精度：≤近距±0.1m，遠距±0.4m。
速度檢測精度:≤±0.1km/h。
方位角檢測精度：≤近距±0.3°@0°/±1°@±45°/±5°@±60°遠距±0.1°。
2.激光雷達
掃描通道：16路
測距原理：飛行時間法
激光波段：905nm
激光等級：ClassⅠ（人眼安全）
探測距離：100m@10%;150m@70%
測距準度：±3cm
測量精度：±1 cm
測點速率：單回波32萬點/秒
掃描頻率：5Hz、10Hz、20Hz
視場角：水平360°垂直-16°~14°
角度分辨率：水平5Hz:0.09º/10Hz:0.18º/20Hz:0.36°
垂直2°
供電范圍：12V~32VDC
功率：10W
工作溫度：-20℃~60℃
通信接口：以太網、PPS
沖擊：500m/sec²，持續11ms
振動：5Hz-2000Hz，3G rms
IP等級：IP67
尺寸（D·H）：Φ102*77.9mm
重量：1040g(標準型)
3.單目攝像頭
像素大?。?920*1080
幀率：1920*1080\30fps、1280*720\30fps、640*480\30fps
信噪比：40dB
功率：1.5W
工作電壓：5V
工作電流：150mA
分辨率：640*480、1280*720、1280*1024、1920*1080
輸出格式：MJPG\YUY2
影像處理：自動曝光ACE\自動白平衡AEB\自動增益AGC
對焦方式：定焦\手動調焦
接口：USB2.0
支持協議：支持標準UVC通信協議
工作溫度：0~60℃
低照度：0.01 lux
動態范圍：76 dB
4.組合導航技術參數
IMU性能指標：陀螺類型MEMS
陀螺量程±400º/s
陀螺零偏穩定性6°/h
加速度計量程±8g
加速度計零偏穩定性0.02mg
GPS定位精度：RTK：1cm+1ppm
DGPS：0.4m
單點L1/L2：1.2m
姿態精度0.1°（基線長度≥2m）
通訊接口：外部接口3×RS232 1×RJ45 1×CAN
1×Micro USB接口
無線通信：WIFI:802.11b/g/n
4G：GSM/GPRS/EDGE 900/1800MHz
UMTS/HSPA+:850/900/2100MHz
LTE:800/1800/2600MHz
RTK系統性能：GPS中斷時間0S，位置精度0.02米速度精度0.02mGPS中斷時間10S，位置精度0.50米速度精度0.06m/秒GPS中斷時間60S，位置精度5.80米速度精度0.30m/秒
5.顯示屏
輸入端口：HDMI，VGA，DVI
屏幕尺寸：19.1寸
屏幕類型：TFT LCD
屏幕比例：16：10
亮度：300nit
對比度：1000:1
響應時間：6.5ms
顯示色彩：16.7M
清晰度：1440*900
控制方法：鼠標
電源：12V/4A
總功率：35W
產品重量：5KG
工作溫度：-10℃-60℃
6.計算平臺
CPU：第13代酷睿i7-13620H 10核心16線程
內存：16G
GPU：NVIDIA RTX 4060獨立顯卡8GB GDDR6顯存
工作電源：19.5V，11.79A，230W，AC-DC電源適配器
接口配置：3×USB端口、1×RJ45、Wireless-AX 201
輸入電壓：AC220V
設備規格：165*259.5*45.6mm（長*寬*高）
7、實訓臺參數
能源類型：220V AC
尺寸：1300*730*1400mm
移動與固定：采用福馬輪，調節螺母切換移動和固定狀態
五、基本配置
1.實訓臺架
2.CAN分析儀
3.鍵盤
4.鼠標
5.顯示器
6.GNSS天線
7.毫米波雷達
8.單目攝像頭
9.厘米級組合導航
10.上電開關
11.4G天線
12.激光雷達
13.GNSS天線
14.計算機平臺
15.USB3.0擴展
16.繼電器模塊
17.插線板
18.交換機
19.C16雷達接收盒
