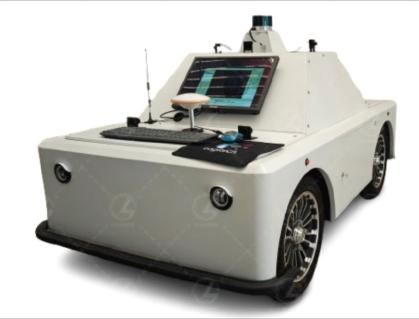

LGX-N023型智能網聯汽車技術綜合實訓車(競賽版)
品牌:理工偉業 咨詢電話:010-82827827 82827835

一、產品概述
智能網聯汽車技術綜合實訓車能夠直觀展示智能網聯整車的結構、工作原理,具有室內外自主行駛、自動緊急制動、自動避障、紅綠燈識別、360度環境感知、車道線識別、RTK定位、激光SLAM定位等自動駕駛功能。支持激光雷達、毫米波雷達、組合導航、攝像頭、超聲波雷達的安裝、調試、標定、檢測與應用,支持智能網聯汽車故障檢修實訓,支持線控底盤CAN通訊數據的讀取與調測,支持高精建圖和地圖標注,支持自動駕駛算法驗證。可用于智能網聯汽車的教學、實訓、認證及賽事等活動。
二、產品功能
1.智能網聯汽車技術綜合實訓車由線控底盤、多自由度裝調臺架、智能設備和網聯設備等組成。
2.智能網聯汽車技術綜合實訓車可封裝自動駕駛算法,具有室外自主行駛、自動緊急制動、自動避障等自動駕駛功能,能夠直觀展示智能網聯整車的結構、工作原理。
3.智能網聯汽車技術綜合實訓車具有室內外自主行駛、自動緊急制動、自動避障、紅綠燈識別、360度環境感知、車道線識別、RTK定位、激光SLAM定位等自動駕駛功能。
4.支持激光雷達、毫米波雷達、組合導航、視覺傳感器、超聲波雷達等傳感器的安裝、調試、標定、檢測與應用。
5.智能網聯汽車技術綜合實訓車支持智能網聯汽車故障檢修實訓,支持線控底盤CAN通訊數據的讀取與調測,支持高精建圖和地圖標注,支持自動駕駛算法驗證。
三、實訓項目
1.智能網聯汽車整車設備檢測;
2.智能網聯汽車整車設備線束連接與布置;
3.智能網聯汽車各傳感器標定;
4.智能網聯汽車多傳感器聯合標定;
5.智能網聯汽車整車故障檢測與排除;
6.智能網聯汽車障礙物檢測;
7.智能網聯汽車路徑規劃
8.智能網聯汽車傳感器數據采集
9.智能網聯汽車CAN總線數據解析
10.智能網聯汽車線控底盤調試
11.高精度地圖的創建
12.自動駕駛道路測試
四、技術參數
1.底盤參數
能源類型:純電動
純電續航里程:≥30
長*寬*高:1960*1080*1050mm
最高車速(km/h):15(可根據需求設定)
軸距:1200
輪距:955
懸掛類型:整體橋式懸掛
輪胎規格:120/70R12
離地間隙:≥170
最大負載(Kg):200
最大爬坡度::20%
轉向形式:前輪轉向
制動方式:線控液壓制動
2.電機系統參數
最大輸出功率:3kW
最大轉矩電流(A):40
額定電壓(V):72
控速精度:1rpm/bit
響應速度:<100
通訊協議:can 2.0b標準幀
額定轉速:3000
轉速反饋精度:1rpm/bit
3.轉向系統參數
最大輸出功率(W):400
額定電壓(V DC):12
額定轉速:1050
額定扭矩(N.m):3.2
轉向精度(°):±1
響應時間:100
轉動方向:雙向
轉向機轉向范圍:-720°~720°
通訊速度(k/s):500
4.制動系統參數
電機額定功率(W):120
電機額定轉速:2900
電機額定扭矩(N.m):0.4
電機額定電流(A):20
額定工作電壓(V DC):12
傳感器額定工作電壓(V DC):5
ECU工作電壓(V):9-15V
ECU工作功率(W):≥100
主缸直徑:22.22
最大排油量:10.97
油壓精度(Mpa):±0.1
最大位移:20
位移精度:±1
響應時間:180
最大建壓時間:370
最大推力(N):4200
短時駐車時間(H):≥96
5.電池Pack參數
動力電池容量(Ah):31.5
動力電池過放保護方式::BMS+繼電器方案
控制電路電池類型:電池PACK內部DCDC
控制電路電池額定電壓(V):12
動力電池過充保護方式:BMS
均衡方式:BMS主動均衡
充電方式:AC220慢充
充電時間:6
冷卻方式:自然冷卻
通訊協議:can 2.0b擴展幀
通訊速度(k/s):250
電池類型:磷酸鐵鋰
6.無線遙控器
遙控器名稱:底盤無線遙控器
遙控器頻段:433MHz
遙控器供電方式:4×1.5V式五號干電池供電
接收機供電:12-24V DC寬壓供電
接收機通訊接口:CAN接口
遙控器操作按鍵:搖桿×2;兩段撥動開關×6;三段撥動開關×5;按鈕×2;急停按鈕×1;
遙控器顯示器:LCD顯示屏
通訊距離:≤200M(視周圍環境而定)
7.計算平臺
CPU:第13代酷睿i7-13620H 10核心16線程
內存:16G
GPU:NVIDIA RTX 4060獨立顯卡8GB GDDR6顯存
工作電源:19.5V,11.79A,230W,AC-DC電源適配器
接口配置:3×USB端口、1×RJ45、Wireless-AX 201
輸入電壓:AC220V
設備規格:165*259.5*45.6mm(長*寬*高)
8.激光雷達(1個)
掃描通道:16路
測距原理:飛行時間法
激光波段:905nm
激光等級:ClassⅠ(人眼安全)
探測距離:100m@10%;150m@70%
測距準度:±3cm
測距精度:±1cm
測點速率:320,000pts/s(單回波模式)640,000pts/s(雙回波模式)
掃描頻率:600/1200 rmp(10/20Hz)
視場角:水平360°垂直-16°~+14°
水平角度分辨率:水平5Hz:0.09º/10Hz:0.18º/20Hz:0.36°
垂直角度分辨率:均勻2°
掃描速度:5Hz、10Hz、20Hz
時間來源:GPS/gPTP
供電范圍:12V~32VDC
功率:10W(典型值*)
發射角:快軸5.7 mrad,慢軸8.7 mrad
工作溫度:-20℃~+60℃
存儲溫度:-40℃~+85℃
通信接口:以太網、PPS
沖擊:500m/sec²,持續11ms
振動:5Hz-2000Hz,3G rms
防護等級:IP67
尺寸:Ф102 mm*77.9 mm
重量:1040 g
9.視覺傳感器(4個)
圖像傳感器:300萬像素低照度CMDS,彩色1.QLux@F2.0,黑白0.01Lux@F2.0
視頻處理:H.265+/H.265/H.264視頻編碼,支持碼流0.1M~6Mpbs可調
圖像輸出:主碼流:2560x1440@fps20,2304X1296@fps25,1920X1080@fps30,1280X720fps30子碼流:D1,VGA,640X360
網絡接口:1個RJ45以太網接口,10/100M自適應
網絡協議:支持TCP/TP,Pv4,DHCP,RTSP
鏡頭:無畸變2.8MM
電源:DC12V電源輸入接口
功耗:1.4W
工作環境:-20~65℃
尺寸:42*42*20mm
10.毫米波雷達(1個)
發射頻率:76GHz-77GHz。
探測距離:±9°0.2m~250m,±45°0.2m~70m/100m,±60°0.2m~20m
探測距離分辨率:遠距1.79m
近距0.39m(靜止?fàn)顟B(tài)0.2m)
工作電壓:6-32V
距離檢測精度:≤近距±0.1m,遠距±0.4m。
速度檢測精度:≤±0.1km/h。
方位角檢測精度:≤近距±0.3°@0°/±1°@±45°/±5°@±60°遠距±0.1°
11.組合導航(1套)
IMU性能指標:陀螺類型MEMS
陀螺量程±500º/s
陀螺零偏不穩定性2.5°/h
加速度計量程±8g
加速度計零偏不穩定性0.02mg
水平定位精度:RTK:1cm+1ppm
高程定位精度:RTK:2cm+1ppm
DGPS:0.4m
姿態精度0.1°(基線長度≥2m)
測速精度:0.03m/s
信號跟蹤:BDS:B1/B2/B3
GPS:L1/L2/L5
GLONASS:L1/L2
Galileo:E1/E5a/E5b
QZSS:L1/L2/L5
通訊接口:外部接口3×RS232、1×pps、1×RJ45、1×CAN、1×MicroUSB接口
無線通信:WIFI:802.11b/g/n、4G:GSM/GPRS/EDGE 900/1800MHz、UMTS/HSPA+:850/900/2100MHz、LTE:800/1800/2600MHz
工作溫度:-40℃~75℃
防護等級:IP67
物理尺寸:162x120x53mm
組合導航系統性能:
GPS水平中斷時間0S,位置精度0.02米,速度精度0.02m/秒
GPS水平中斷時間10S,位置精度0.20米,速度精度0.05m/秒
GPS水平中斷時間60S,位置精度2.5米,速度精度0.22m/秒
GPS垂直中斷時間0S,位置精度0.03米,速度精度0.01m/秒
GPS垂直中斷時間10S,位置精度0.10米,速度精度0.02m/秒
GPS垂直中斷時間60S,位置精度1.2米,速度精度0.06m/秒
12.超聲波雷達(4個)
工作電壓:12-24V DC;
探測范圍:0.3-3.0米或0.3-5.0米;
探測角度:X=Y=60度/X=120度Y=60度;
精確度:0.1米;
工作溫度:-30℃至80℃。
13.顯示屏
輸入端口:HDMI
屏幕尺寸:19寸
屏幕比例:16:10
顯示色彩:16.7M
分辨率:1440*900
電源:DC12V 2.0A
最高刷新率:75Hz
工作溫度:-20°C~60°C
工作濕度:20%~80%RH
14.車輛充電器
尺寸:280*74*146mm((長*寬*高)±5%
輸入:220V AC 50/60Hz最大電流7.5A
輸出:DC80.3V-15A
15.故障控制盒
尺寸:317*212*117mm((長*寬*高)±5%。
電源:DC12V
五、基本配置
1.線控底盤
2.整車配件
3.鍵盤
4.鼠標
5.顯示器
6.GNSS天線
7.毫米波雷達
8.單目攝像頭
9.組合導航接收機
10.上電開關
11.CAN分析儀
12.激光雷達
13.計算平臺
14.交換機
15.繼電器模塊
16.插線板
17.超聲波雷達
